Kapacitásmérő előtét digitális voltmérőhöz

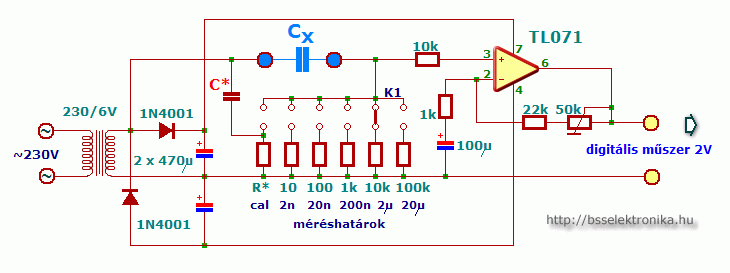

Az előtéttel kondenzátorokat (nem elektrolit) mérhetünk 0-20 μF között öt méréshatárban. A mérést 6 V 50 Hz váltófeszültséggel végezzük. A mérőosztó a mérendő kondenzátorból (Cx)és etalon ellenállásokból 10 Ohm-100 k (1% tűrésű fémréteg) áll.

A mérőosztóról levett jel a TL071 IC +invertáló bemenetén lévő 10k-s ellenállás Cx felőli végén max 40 mVeff lehet. Mivel a hálózati frekvenciát (50 Hz)használjuk mérőjelként annak nem stabil volta (+-10%) miatt minden mérés előtt kalibrálni kell ezt az R* C* biztosítja. A C* bármely értékű 0-2 μF közé eső 1% alatti tűrésű stabil kondenzátor, az R* pedig méréshatárban ehhez tartozó 1%-os fémréteg ellenállás. Tehát mérés előtt kalibráció állásba kapcsoljuk a K1-et majd az 50 k-s potméterrel beállítjuk a digitális műszeren (2 Veff méréshatár) az etalon kondenzátor értékét.
Nézettség:

Szint:


Szavazat:

Készült:
2005. március 02. 23:10

Vélemény:
2

Szavazat:
8

Mai látogató:
4

Utolsó látogatás:
Ma 04:46:51

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,6
8
  3  ★★★★★
  2  ★★★★
  1  ★★★
  1  ★★
  1  ★

Legújabb írás

LED-es kapcsolások


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Szia! /Sziasztok/ Ez a kapcsi engem is érdekelne majd írd le a tapasztalataidat vele kapcsolatban. :D

pikkpakkpukk   2016. augusztus 05. 14:59:22

Szervusz Dani!
Jó kis kiegészítő egy hagyományos multiméterhez. Egyetlen apró kérdésem / megjegyzésem van. A kalibráló Kondi + ellenállás fixen le van kötve a kapcsoló alsó lábához. Ez azt jelenti:
1. A kalibrációhoz nem kell semmit kapcsolni, mert az folyamatosan az áramkörben van.
2. A kalibráló áromkör folyamatosan be van kötve. Így a mérésnél párhuzamosan lesz kötve a kalibrálókondi+ellenállás illetve a mérendő kondi+a mérési tartomány ellenállása.

Biztos, hogy jó így?

A jövő hétvégén lesz egy kis időm, akkor gyorsan összerakom a kapcsolát, és leellenőrzöm a működését. Nekem is nagyon jó lenne egy ilyen kis kiegészítő, mert a doboz alján millió kis kék meg homokszínű kétlábú bogárka lakik, és nem igazán látom már rajtuk a feliratot.
Köszönöm!

búvár   2016. augusztus 05. 10:03:52
