Szinuszjel generátor 2 tranzisztorral

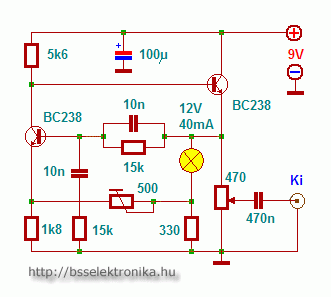

A Wien híd kapcsolású áramkör 1 kHz frekvenciájú szinusz jelet generál 2 db BC238 tranzisztor segítségével. A trimmer potméterrel lehet beállítani a minimális torzítást, ennek ellenőrzésére oszcilloszkóp szükséges. Az izzó szerepe a hosszú távú stabilitás és az alacsony torzítás biztosítása. Itt kis áramú égő szükséges (pl 12V 40 mA, vagy 6V 50 mA típus).

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2006. október 05. 09:35

Alkatrész dokumentációk

BC238

Statisztika

Vélemény:
10

Szavazat:
11

Mai látogató:
6

Utolsó látogatás:
Ma 19:40:34

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

4,3

5 ★★★★★

4 ★★★★

2 ★★★

0 ★★

0 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Igen a jelet a kondi és a föld között veszed le. Én nyák céljából ilyen egyszerű áramkörökhöz compackt fénycsőből kiszedettet használok. A tranzisztor bekötésnek utána nézhetsz. Égőnek jó a 6 V-os hátsó kerékpár égő. Paintbrus-sal is rajzolhatsz nyákot. (pöttyöket és vastag vonalat tudsz vele rajzolni) Bonyolultabb áramköröknél viszont jó ha van kész nyák.

Janos-B 2016. május 20. 10:41:59

A kimeneti jelet akkor a poti (egy kondin keresztül) és a föld között veszem le? Tudna valaki beültetési rajzot küldeni?

amatőr 2016. május 15. 13:09:13

Kész a második is, és annyira 1KHz, hogy szinte áll az ovális a szkóp képernyőjén!

Abureka 2014. január 05. 10:08:01

Megépítettem, remekül műkszik, csak egykicsit instabil. Persze ez egy egyszerű oszcillátor, ennyit vártunk tőle, de a lényeg, hogy begerjedt. A frekvencia szinte pontosan 1kHz lett, a kimenő szinusz csúcsfeszültsége kb 1,5V a trimmer max állásánál. Remek szórakozás szkópon. Most építem a 2.-at, aztán jöhetnek a Lissajoux görbék (remélem jól írtam le). . .

Abureka 2013. december 22. 19:59:03

Az izzót nem lehet mással helyettesíteni, mivel hő kompenzáló szerepe van, amiatt marad ugyan akkora az erősítés ha változik a hőmérséklet.

Sanyaaa 2013. augusztus 31. 08:29:37

Az izzót lehet ellenállással helyettesíteni?

bepofazo 2013. augusztus 30. 21:51:48

Szerintem úgy lehet, hogy a Wien hídban ki kell cserélni a kondenzátort és az ellenállást más értékűre.

akos.hadnagy(@)gmail.com 2008. augusztus 11. 20:08:44

Nem vagyok nagy szaki de szerintem sehogy :D

hmm 2008. január 08. 00:14:03

Hello!hogyan lehetne megoldani,hogy 1Hz-es jelet adjon le a kapcsolás? gondolom válasz úgyse érkezik,de azért megpróbáltam....e-mail-címem fogom nézni!Köszike!

kovidivi(@)citromail.hu 2007. július 23. 11:38:22
