Három sávos HF hangszínszabályzó IC-vel

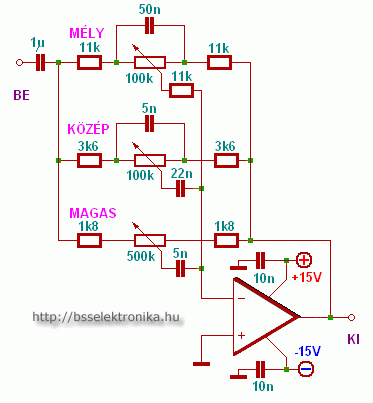

A rajzon egy egyszerű háromsávos hangszínszabályzót látható. A kapcsolás különlegessége, hogy a mély és magas hangok emelése/vágása nem 1kHz-től indul mint a legtöbb egyszerű hangszínszabályzóban, hanem 500 Hz-től.
A műveleti erősítőként 741-es IC is megfelel, de ha igényesebbek vagyunk a hangminőségre, akkor korszerűbb műveleti erősítőt kell alkalmazni. Sztereo rendszerbe kettőt kell építeni a kapcsolásból, és sztereo potmétereket kell alkalmazni. A bemenetre érdemes tantál-kondit tenni.

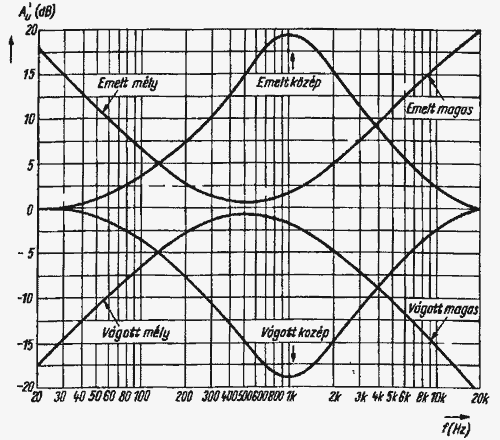

A hangszínszabályzó frekvenciamenete:

Nézettség:

Szint:


Szavazat:

Készült:
2007. június 27. 08:40

Vélemény:
28

Szavazat:
17

Mai látogató:
2

Utolsó látogatás:
2024. március 28. 08:17:27

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,6
17
  7  ★★★★★
  3  ★★★★
  3  ★★★
  2  ★★
  2  ★

Legújabb írás

Rádiós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Sziasztok!

(sokat keresgéltem googl-ba és nem találtam uh itt kérdezem meg)

az ilyen rc köröket, hogyan kell számolni, ha át akarom tervezni a vágási/emelési frekvenciákat (az egyszerű active bandpass filteres módszert ismerem, de ilyen formán még nem láttam eq kapcsolást) ha vki küldene anyagot, v csak linket írsz h hol keressek azt megköszönném
címem: anonymus1956@freemail.hu
koszi!!!

abalogtibi   2013. október 18. 17:01:57

overlordhu: Köszönöm ezt a linket, nagyon látványos szimulációk!!!

mz/x   2013. szeptember 05. 07:32:35

A javított link a szimulációhoz: http://preview.tinyurl.com/klgaseb

overlordhu   2013. szeptember 04. 21:38:57

Szimuláltam a kapcsolást és úgy fest, hogy bizony magasabb tápfeszültségnél már nem ülne ki, vagyis tényleg túlvezérlődött. A szimuláció elérhető ithttp://tinyurl.com/klgasebt(Ha elsőre nem jön be a fenti kpcsolás, akkor egy F5 segíthet, csak túl hosszú volt a rendes link), egyébként nagyon hasznos kis java applet.

overlordhu   2013. szeptember 04. 21:26:33

Megcsináltam a kapcsolást, 2*12V-ról járatom. Egyenlőre mono verziót tesztelek, a tokban lévő másik műverősítőből egy 620 kilós és egy 100 kilós ellenállással csináltam egy cirka 6-szoros szorzót a szűrő elé. Az egészet a pc-re kötöttem, a kimenetére meg ment a végfok. Amikor a PC-ből nagyon kicsi jel jön ki, akkor a kapcsolás működik is tökéletesen, de sajnos elég hamar fennáll egy olyan állapot, amikor a mély és a középpoti félállása fölött már olyan a hangja, mintha túlvezérlődne a műverősítő. Először TL072-essel próbálkoztam, azzal elég hamar eljött ez a pont... NE5532-essel tovább lehet növelni a hangerőt, de mégsem az igazi a helyzet... Hirtelenjébe nincsen nagyobb szimmetrikus tápfeszem, de az megoldaná a problémát? Vagy máshol van a kutya elásva? Szkópom sajnos nincsen, max a hangkártya bemenete, úgyhogy pusztán a fülemmel mértem eddig...

overlordhu   2013. szeptember 04. 20:49:00

jelútba tantál kondit... úristen... jelútba alap a fólia vagy olajpapír kondenzátor.
az egy mikró kicsit kevés. én személy szerint egy 4u7-es fóliakondenzátort tennék a bemenetre.

kukikuki   2013. augusztus 28. 13:35:24

A bemenetre tantál kondit tenni? Végülis ha nem hallgatunk zenét, akkor megfelel, de különben valamelyik szerkesztő szedje le azt a mondatot, ha lehetne. A tantálkodni a legrosszabb hangú kondi, semmi keresnivalója még az audiotechnikai áramkörök közelébe sem, esetleg a doboz tetején, de semmiképp sem a jelútba. Inkább fólia kondi kell oda, esetleg audio célra gyártott elkó. Panasonic fc pl most 40-50 ft a conradnál. Műveleti erősítőnek meg pl lme49710est vagy ennek a dupla verzióját érdemes használni. Texas instruments ingyen küldi, mint termékminta.

Zoleee   2013. augusztus 27. 22:57:04

Helló,

Lehet, hogy a tápod nincs rendesen megszűrve.


üdv

Hubiata   2013. január 12. 19:58:44

Megépítettem és zúg, gerjed...
Mi lehet a baj? Mert működni működik rendesen de mikor nem kap bemenő jelet akkor a hangfal csak gerjed, meg zúg.
Üdv, Máté

popi30(@)-zárójel nem kell-freemail.hu   2013. január 12. 19:35:27
