TV adó

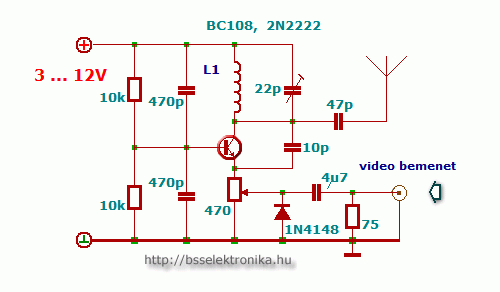

Ez egy egyszerű kis TV adó, amellyel kis távolságra (~ 100 méter) lehet képet továbbítani. Antennának egy kb. 40 cm-es vezetékdarabot használtam, így házon belül nagyjából 30 méter volt a hatótáv, szabad téren pedig kb. 80-100 m. A videó bemenetre egy digitális fényképezőgép jelét kötöttem. A képe viszonylag jó minőségű. (A 470 ohmos trimerrel lehet állítani) A tápfeszültségre nem kényes; 3-12 V. A 22 pF-os trimerrel lehet a kívánt frekvenciára állni. (Nagyjából a 2-6-os csatornán ( VHF )) Az áramfelvétel csupán 7-8 mA.

Tekercs adatok: 4,5 menet, 10 mm átmérőre, 0,3 mm-es rézből.

A hatótávot jelentősen lehet növelni, ha tranzisztorként a BC108 helyett egy 2N3866-ost használsz.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2003. január 22. 21:11

  Alkatrész dokumentációk

2N3866, BC108, 1N4148, 2N2222

  Statisztika

Vélemény:
49

Szavazat:
31

Mai látogató:
9

Utolsó látogatás:
2024. április 24. 18:13:29

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
4,3
31
  18  ★★★★★
  8  ★★★★
  3  ★★★
  1  ★★
  1  ★
Az írást küldte:

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Mit rontottam el? Ez a kapcsolás nem úgy működik mint a leírtakba szerepel. A rádió frekvenciáit helyezi át olyanra amilyet tv vel is lehet fogni.

XD   2020. július 27. 17:38:06

A tranzisztornak szabad füstölnie? Vagy hűteni kell?

jankó   2020. július 01. 10:20:05

Megépítettem. Működik a vhf 2 es sávon, de a kép bal oldala behúz jobbra. Hangvivő kapcsolásod van valahol?

Tv   2020. június 27. 17:52:31

Valaki tudna egy hangvivő áramkört hozzá?

floppyorokseg(@)-zárójel nem kell-gmail.com   2020. május 21. 14:13:05

Meg szeretném építeni ezt a tv jeladót. Tranzisztorból csak BC108B, BC108C, BC109C típusúakat találtam. Ezek közül melyik rakható a BC108 helyére?

maksamu(@)-zárójel nem kell-freemail.hu   2019. december 30. 14:25:08

Tekercsnek megfelel 1uH vagy, kisebb kell?

steergergo(@)-zárójel nem kell-gmail.com   2016. május 20. 12:53:34

Egy kérdés. Ehez a kapcsoláshoz jó lenne e a kábel tv csalákozás?

Martin99   2015. január 26. 18:48:30

ha lehetne hogy tudnám megoldani a hangot is

laci2   2014. január 02. 21:49:34

köszi

magymarc   2013. november 07. 16:07:37

Igen képes színes képátvitelre.

tothbel(@)-zárójel nem kell-freemail.hu   2013. november 06. 19:36:27
