LED-es kivezérlésjelző UAA180-al

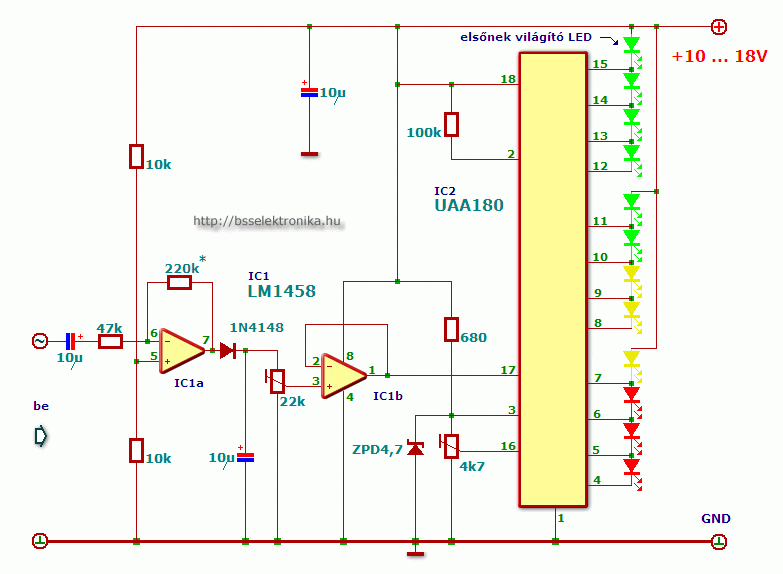

A kapcsolás lelke az UAA180-as IC. Lapos (2 x 5) LED-ekkel érdemes megépíteni. Egy kicsit macerás beállítani, de ha beállítottad, akkor már gyönyörűen működik. (Főleg a mélyebb hangokra érzékenyebb) Az egyik trimmerrel az erősítést a másikkal a pedig a kivezérlést lehet beállítani. (ez az utóbbi így nem nagyon érthető, de ha megépíted érteni fogod) Ebben a kapcsolásban az LM1458-as IC helyett az MC1458 és az OA14758-as IC is tökételesen megfelel. (lábkiosztás ugyanaz)

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2002. október 06. 18:40

Alkatrész dokumentációk

LM1458,

MC1458,

UAA180

Statisztika

Vélemény:
9

Szavazat:
21

Mai látogató:
7

Utolsó látogatás:
Ma 11:57:50

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,7

8 ★★★★★

6 ★★★★

3 ★★★

1 ★★

3 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

lehetne valahogy csak 6db ledböl megcsinálni.... picit én is kezdö vagyok
illetve stereohoz gondolom 2db-ot kell épiteni igaz??

janige(@)freemail.hu 2011. augusztus 10. 19:09:57

kösz szépen!!!!!!!

abc 2009. február 24. 13:55:52

R5=680 ohm, P1=22k

bsselektronika 2009. február 19. 10:53:35

Helo!!!
Valaki tudna nekem segíteni az R5 elenállás és a P2 trimmer értékében, nem tudom kinézni.

abc 2009. február 19. 10:25:10

Találtam egy egyszerűbb megoldást,hogy csak a mély hangokra legyen érzékeny.
Az LM 1458 helyett TL072-es IC kell.
Így csak a mélyre fog reagálni.

bacsokrisztian7(@)freemail.hu 2008. augusztus 13. 00:35:40

hogy az alsó frekvencia tartományban működjön akor kell egy aluláteresztő szűrőt csinálni a bemenetre, ami csak a ,,mélyebb\" hangokat engedi át. az egy soros ellenállást jelent és az ellenálásnak az áramkör felöli részéről egy elko kondi a föld felé. Két alkatrész... kisérletezni kell az értékekkel.( nagy értékü ellenállás és mérsékelten nagy kondni lesz)

a 2008. június 14. 12:36:51

Sziasztok!
Én már megépítettem,és jól műkszik,csak az a baj,hogy minden hangra érzékeny.
Nincs valakinek ötlete,hogy lehetne megcsinálni,hogy csak a mély hangokra reagáljon?
Előre is köszi!

bacsokrisztian7(@)freemail.hu 2008. április 03. 12:34:10

Hali
http://info-expresspcb.com
Én ezta progit használom! Igaz egyszerű, de jó.
Nekem egy ledes fordulatszám mérő nyákterve kéne autóba.
Ha lehet minél részletesebben, mert kező vagyok!
Ha valaki tud, SOS!!!!!
Köszi

ormandistvan(@)freemail.hu 2006. február 25. 09:09:30

Helló!
Nincs valakinek egy kapcsolási rajza ehhez?
Vagy tudna valaki abban segíteni, hogy ezt a rajzolgatást milyen progival érdemes elkezdeni?
Előre is köszi!!!

ieao (@) nospam . freemail . hu 2005. május 08. 10:33:16
