Fényerőszabályozó

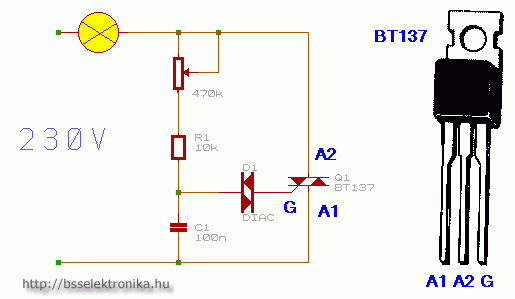

Fényerőszabályozó kapcsolás BT137 triakkal, a diak típusa tapasztalatom szerint nem lényeges, viszont fontos, hogy a triak legalább 500 V feletti típus legyen. A potmétert szigetelten kell szerelni!

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2000. november 13. 09:10

  Alkatrész dokumentációk

BT137

  Statisztika

Vélemény:
33

Szavazat:
20

Mai látogató:
2

Utolsó látogatás:
Ma 01:19:45

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
3,1
20
  4  ★★★★★
  5  ★★★★
  4  ★★★
  3  ★★
  4  ★

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Sziaztok én is megépitettem igaz bt138-al és nagyon frankon müködik

bruno100   2015. szeptember 27. 20:38:26

Sziasztok!
Azt szeretném kérdezni,hogy a kondenzátort mindegy hogy teszem be? És ha valakinek van nyák terve akkor az légy szíves küldje már el az email címemre!
lpetike@gmail.com
Nagyon szépen köszönöm!

lpetike(@)-zárójel nem kell-gmail.com   2014. június 04. 20:11:28

szevasztok én is megépítettem igaz nyák nélkül csak bedrótoztam és működik bt136-al hűtés nélkül szabályoz egy 40Wattos G9 izzót

tuskapeti(@)-zárójel nem kell-freemail.hu   2013. február 19. 18:08:06

A nyákterv nemvalami jo tul kicsi és a triaknak is forditva kéne lenni hutés miatt..,A csatlakozonak amin keresztul rákotom a 230at else fér a nyákon..,Amugy hasznos kis cucc 1,8kW-ig:)

Fendt   2013. február 16. 18:59:38

Sziasztok. Olyan gondom van ,hogy adott egy trafó és nincs lehetőségem újra tekerni, és más készülékek is lennének ami kb 2kW-osak. Nos van itthon 2 DB orosz tirisztorom jó nagy dögök, azokkal ki tudom váltani a Triakot ? van valami hasonló egyszerű kapcsolás ? Ha valaki tud segíteni kérem írjon. THX további szép napot.

hiliboy(@)-zárójel nem kell-citromail.hu   2012. március 22. 21:21:46

Sziasztok!
Olyan problémám lenne hogy eyg 12v 35w-os spot izzót kell meghajtanom egy olyan elektronikával ami elfér egy 65-ös dobozban ez a kapcsolás jó lenne rá?

spegi(@)-zárójel nem kell-freemail.hu   2010. november 04. 18:47:46

Csak egy tipp, aki színpad világítást akar róla szabályozni, ne tekerje le 0-ig, hagyja pirosan parázslani az izzókat, igen szépen tudnak csilingelni, ha nem maradnak melegen, ráadásul ha meleg marad, gyorsabban változthatható a fényereje. :) Megépítettem énis a kapcsolást, egy 500W-os reflektort melegedés nélkül elvitt, hajszárítótól már kicsit langyos volt(1200W).

petya0110(@)-zárójel nem kell-freemail.hu   2010. október 11. 20:14:39

egyébként oda 230V-os kondi kell, vagy elég egy sima mondjuk 60V-os? vagy akár kevesebb?...

jdani   2009. szeptember 19. 17:54:52

Akinek nem szabályozza le teljesen a fényerőt az ne a potméter,ellenállás,diak,triakot cserélgesse hanem a 100 nF-os kondi nem mindegy milyen!! Sima kerámiával nem szabályzott le teljesen de tettem bele 100v-os MKT kondit azzal tökéletesen szabályoz! Most építettem kettőt kisebb színpad megvilágítás megy róla:)

patexati(@)-zárójel nem kell-citromail.hu   2009. szeptember 11. 11:32:29

info@delphiportal.hu : oda van írva h 8A-t bír, ez 230V-on 8*230 azaz 1.8kW elm. ennyit természetesen már csak egy jófajta hűtőbordával ajánlom... am én raktam egy pont ilyen triakra 500W-os izzót és nem melegedett :O (igaz, nullátmenetes kapcsolással)

nincs e-mail címem   2009. május 09. 11:24:04
