Belső világítás vezérlés 2.

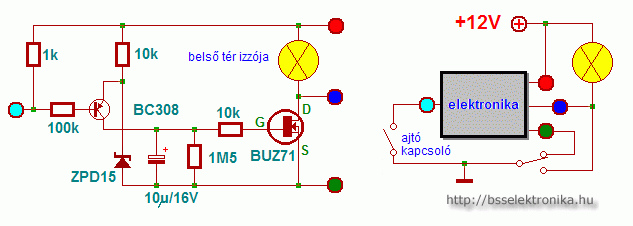

Ez a kis áramkör nagyon könnyen megépíthető és akár a belső lámpa burában is elhelyezhető kellően szigetelten. Azonnal bekapcsol ajtónyitáskor majd a kondenzátor (mely lehetőleg tantál legyen) értékétől függően kapcsol ki az ajtó záródása után. A fet nem igényel hűtést, az áramkör azonnal működőképes, nem igényel beállítást.



Nézettség:

Szint:


Szavazat:

Készült:
2007. július 18. 16:36

Vélemény:
11

Szavazat:
10

Mai látogató:
10

Utolsó látogatás:
Ma 17:33:25

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,6
10
  2  ★★★★★
  5  ★★★★
  1  ★★★
  1  ★★
  1  ★

Legújabb írás

Erősítők, előerősítők


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Sziasztok!
Megépitettem a kapcsolást és működik is rendesen, annyit változtattam, h 10uF-os kondi helyett 4,7uF-osat tettem be, igy rövidül a világitás ideje.Azt szeretném kérdezni, hogy ha lámpánál az autóban csak két szál van, akkor oda még be kell húzni pluszba a 12V vagy elég ha azt elvágom és rákötöm a kapcsolásra?

András20   2015. február 25. 20:12:28

Most akkor jó vagy nem a ?

bizonyam(@)-zárójel nem kell-citromail.hu   2011. március 19. 08:05:57

nekem is működik, nagyon jó. egy relével meg lehet oldani, hogy amikor rajt van a gyújtás (feltételezhetően jár a motor), akkor csak az ajtó nyitására világítson. Így kevésbé zavaró sötétben, ha vkit csak kiteszünk, vagy felveszünk. És ugyanezt a kapcsolást használom a kocsi kilincsének a megvilágításához, csak ott a centrál nyitó jele kapcsolja a lámpákat, és mivel a jel csak 1 mp-ig van, utána 7-8 mp után kialszanak.

markoocseny(@)-zárójel nem kell-freemail.hu   2010. október 12. 14:58:26

köszi, nekem is műkszik, de még nem építettem be, csak teszteltem egy akksival.
Azért azzal a bekötési ábrával vannak gondok.: pl amit már felfedeztetek, meg 2x van belerajzolva az égő.

f.adam11(@)-zárójel nem kell-citromail.hu   2009. október 31. 12:28:48

Sziasztok!

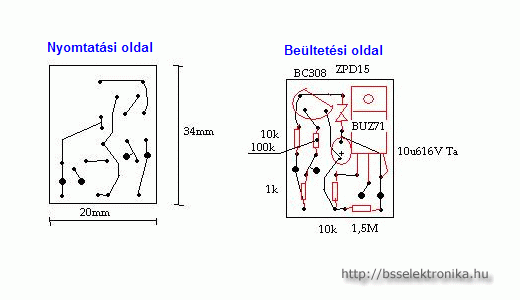

Régóta nem jártam itt,valóban hibás az elvi rajz,bocsánat,de a beültetési ábra az jó!!!!
A hiba az,hogy az 1K ellenállás nem a tranzisztor emitterére kapcsolódik hanem a +12V-ra! A kikapcsolás idejét a tantál kondival lehet változtatni,növelni.Nem volt cél a fokozatos elhalványulás,nem láttam értelmét,az áramkör az időzítés után kikapcsol,nem fogyaszt semennyit sem.A tantál kondira csak a stabilabb működés miatt van szükség,lehet ide sima elkót is tenni. Gábor

erdgab59(@)-zárójel nem kell-freemail.hu   2007. december 18. 19:21:41

na! nekem is sikerült :), csak kicsit para, hogy ilyen hamar sötétül... nem tetszik a lefutási ideje... lehetne hosszabb!!

yepp   2007. október 31. 20:22:32

és melyik a helyes?

yepp   2007. október 30. 19:57:24

Megépítettem és egy idő után szépen elsötétül.

ungi06(@)-zárójel nem kell-freemail.hu   2007. október 22. 11:17:10

Eddig senkinek nem tünt fel hogy a bekötési rajz és a nyák terv nem egyezik?

ungi06(@)-zárójel nem kell-freemail.hu   2007. október 01. 19:48:24

ez elsötétül, vagy csak egy idő után kikapcsol????

senki   2007. szeptember 09. 09:32:18
