Gitár előerősítő 3 tranzisztorral

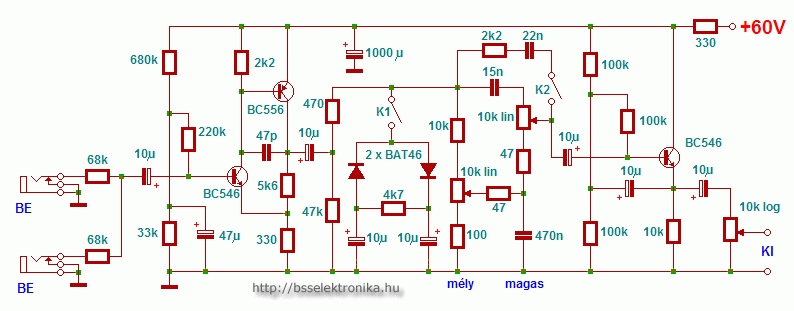

Gitár előerősítő kapcsolás. A kimenő jelszint illeszkedik a 60 W-os gitárerősítő bemenetéhez. A tápfeszültség is 60 V mindkét kapcsolásnál. A BC546 és a BC556 típusú szilícium tranzisztorok helyettesíthetők más hangfrekvenciás típusokkal. A BAT46 típusú schottky diódák keményebb hangzást adnak, ha 1N4148 diódákkal helyettesítjük, akkor lágyabb lesz a hangkép.

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2006. április 04. 10:21

Alkatrész dokumentációk

1N4148,

BAT46,

BC546,

BC556

Statisztika

Vélemény:
26

Szavazat:
21

Mai látogató:
4

Utolsó látogatás:
Ma 05:00:37

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,6

7 ★★★★★

5 ★★★★

5 ★★★

2 ★★

2 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Könyörgöm, felejtsük el a jelútból az elkókat! (kivéve a direkt audio elkók)

Zoleee 2013. május 12. 21:41:44

Sziasztok!
Valaki el tudná nekem küldeni a nyák terveket?
Előre is köszönöm.

stepanay.r(@)gmail.com 2013. január 09. 22:25:13

0,5A es trafó elég hozzá??
Köszi

roka.voros(@)gmail.com 2013. január 06. 20:55:11

Megtaláltam egy másik oldalon ezt az előerősítőt meg a 60 w-os gitárerősítőt egy kis változtatással basszusgitárra:

peti333 2012. december 09. 18:02:42

Sziasztok!
azt szeretném megkérdezni,hogy az itt látható rajz szerint elkészítet erősítőhöz mi kell még hogy működjön,illetve a rajzon látható 60 v honnan jön
kezdő vagyok elnézést
segítsetek.
üdv David

sanzon 2012. április 14. 15:35:12

Hali!Nyáktervet kérhetnék ?
Köszönöm..

greffen(@)citromail.hu 2012. április 01. 18:27:28

ha valakinek kell a nyákter írjon ide egy komit

donmaki93(@)hotmail.com 2012. január 23. 00:10:12

ha valaki erre jár mondja már meg nekem h ez jó lenne e basszusgitárhoz, és még a 60 wattos erősítőt tudnám e basszusgityóhoz használni??????????? pls help

donmaki93(@)hotmail.com 2011. november 10. 18:13:54

Hello! Tudna valaki egy nyáktervet küldeni? Valaki megcsinálta már? Mik a vélemények? Köszi előre is

string32(@)freemail.hu 2011. február 17. 16:17:35

ömm... olvastam hogy van benne egy torzítás. Ha én egy Distortion effektet akarok bekötni, vagy egy Overdrive-ot, vagy akármilyen effektet, akkor ennek a kimenete, és a 60W-os közé tegyem? plz help kezdő vagyok...
