Kapacitás mérő

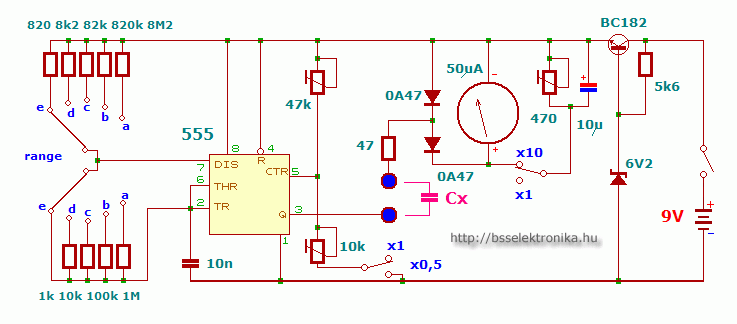

Ez egy kapacitás mérő műszer lenne. 5 méréshatárban tud mérni kondikat:
1 μF, 100 nF, 10 nF, 1 nF, 100 pF.

Pontosabb érték leolvasásához, az x0,5-re kell kapcsolni. Ha nagyobbat szeretnénk mérni akkor az x10-es kapcsoló állásba kell állni. A műszert ezután be kell kalibrálni.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2009. december 15. 19:01

  Alkatrész dokumentációk

555

  Statisztika

Vélemény:
8

Szavazat:
18

Mai látogató:
2

Utolsó látogatás:
2024. április 24. 07:21:50

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
3,6
18
  5  ★★★★★
  6  ★★★★
  3  ★★★
  2  ★★
  2  ★
Az írást küldte:

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Sziasztok!
Megépítettem, nem volt egyszerű, de meg vagyok elégedve vele. A műszerrel párhuzamosan mindenképpen kell kötni egy 220uF-os elkót, különben csak vergődik össze-vissza a mutató. Ha a műszert nem építjük be a NYÁKba, mindenképpen árnyékolt vezetéket használjunk, különben mindig mást fog mutatni, kalibrálhatatlanná válik a műszer. (az árnyékoló sodronyt a telep " - " oldalára kössük) Ha meg tudjuk szerezni a kívánt ellenállásokat, akkor a műszer 1-2% pontosságuvá válik.
A kapcsolást köszönöm Cybernek, ajánlom mindenkinek, de kövessétek el amiket leírtam :-)

tomi324(@)-zárójel nem kell-citromail.hu   2011. június 17. 21:28:20

Kosaro!
Szerintem az lehet a gond hogy tanulók kezébe volt. Én már 2 éve használom szinte minden nap.és nem csak 5 percet naponta.Van hogy több óráig használom.Szerintem valaki(k) véletlen vagy szándékosan hazavághatták őket.De van egy haverom akinek ugyan ilyen 25304-es műszere van és neki sincs vele baja.Egyszer ugyan megölte de megjavítottam neki.Egy 10 ohmos smd ellenállás égett el benne meg a forgókapcsoló érintkezője sérült meg.Szóval szerintem abszolút megbízható és olcsó is.És ahogy írtam rengeteg dolgot lehet vele mérni.

lac999(@)-zárójel nem kell-freemail.hu   2010. december 24. 19:15:47

Valaki árulja már el kérem, hogy hogyan lehet egy átlag műszerrel kondikat mérni. Ugyanis amiket látok, azok max 200uf-ot tudnak, holott a legtöbb kondi, amivel találkozok 1000uf, vagy annál nagyobb.
Köszi előre is

arusom4(@)-zárójel nem kell-gmail.com   2010. december 19. 17:21:33

lac999:
Nálunk a suliban is ilyen "mindent tudó" Maxwelll multiméterek vannak. Nincsen egy éve, hogy meg lettek véve, használatban meg fél éve sincsenek, de most 3-nál is előjött, hogy alapállásban -2,17A-t mér.ha átváltok mA-ra, akkor meg 21,7mA-t. Szóval mennek vissza az üzletbe javításra, bezzeg a 20 éves METEX a 12 voltos referenciafeszültségre (12V+-0,05%) 12,004V-t ír...
Szóval a Maxwellekről engem ez az eset lebeszélt

kosaro   2010. április 25. 20:34:19

maxwell ( mx25304 )
nekem olyan műszerem van.szinte csak szkóp nincs rajta.
kapacitás,hőfok,induktivitás,frekvencia,áram 20A-ig,feszej,ellenállat........az a tuti

lac999(@)-zárójel nem kell-freemail.hu   2010. március 09. 20:38:05

Sziasztok!
Még sajnos nem tudtam beszerezni minden anyagot, de a kalibrálásról tudok írni:
Elsőként az x10-es kapcsolót kapcsoljuk át x1-re, majd rakjunk be egy kondit, amit mérni szeretnénk. Ezután a 47k-s potit addig tekerjük míg a pontos értéket nem látjuk. Ha megvan vissza kell kapcsolni x10-re. A mutató mást fog mutatni valószínű. Most a 10k-s potit addig kell tekerni, hogy kondi pontos értékének a kétszeresét mutassa.
Ha megépítettem fogok, többet írni róla.

cziberei(@)-zárójel nem kell-fibermail.hu   2009. december 23. 19:09:21

Sziasztok!
Jókis kapcsolás!
Szerintem a pontosság és a megbízhatóság a kalibrálástól függ, meg persze nem árt a legkisebb tűrésű ellenállásokat (1%) és kondikat (5%) használni a megépítésnél.
Cyber, írj pár sort kérlek a kalibrációról, mi a menete, melyik trimmer mit állít?

Laci   2009. december 19. 18:39:47

Hali!
Ez tetszik, köszönöm, tuti megépítem . A megbízhatóságáról, pontosságáról tudna valaki információval szolgálni ?
Köszönettel :
Schneider

xy005(@)-zárójel nem kell-citromail.hu   2009. december 18. 16:27:02
