Zener teszter


A kapcsolás egy ZENER dióda vizsgáló kapcsolás. Sürgősen be kellett azonosítanom egy halom, különféle tokozású SMD diódát. A hagyományos, előtét ellenállásos, öt kezet igénylő méricskélést akartam kikerülni, ezért vettem elő ezt a kapcsolást. A net-en is és elektronikai iskolákban is gyakran találkozni ezzel a kapcsolással.

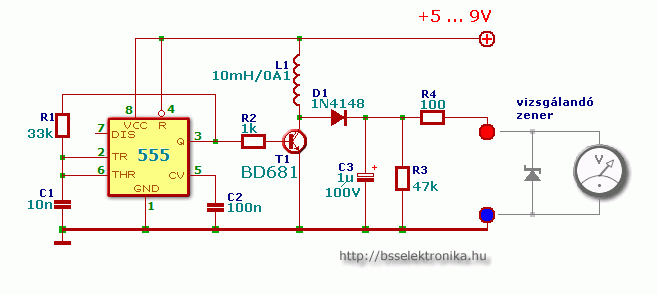

A kapcsolási rajz és laminálós módszerrel elkészített nyers panel, fúrás és felületkezelés nélkül

A panel fúrás és ónozás után

A panel alkatrész és egyben forrasztási oldalról, a beültetési rajz társaságában

A szükséges alkatrészek, a tranzisztor és a dióda még nincs a képen

Előkerül az alkatrészmérő műszer is. Mérés nélkül soha ne építsünk be alkatrészt. A gyári felirat is lehet hibás, vagy félrevezető!

A működése, röviden a következő.
Az 555-ös IC négyszög impulzusokat állít elő, amikkel ezután, a kimeneten lévő kondenzátort töltögeti, de úgy, hogy közben a dióda és a tekercs segítségével, a kimeneti feszültség impulzusokat mintegy egymásra ülteti, összegzi. Ezáltal a kimeneti 100 ohmos áramkorlátozó ellenálláson, 5-9V DC tápfeszültség mellett, kb. 40V DC jelenik meg. Erre csatlakoztatva a vizsgálandó diódát, és azzal párhuzamos kötve (polaritás helyesen), 200V-os méréshatárról indulva, beáll a Zener dióda nyitófeszültsége. Természetesen, ehhez, a diódát záró irányban kell bekötni, a panelen lévő felirat szerint.

A vizsgálat során, a beültetési rajzon jelöltek szerint csatlakoztassuk a tápot (5-9V DC), a multimétert 200V-os méréshatárral (amit később csökkenthetünk), és a mérendő diódát.

A beültetett panel a csatlakozók felől nézve

A kisméretű SMD diódát, a mérés idejére, óvatosan beforraszthatjuk a megfelelő méretű forrszemre, de jó megoldás lehet, a zárlatot kerülve, ha csipesszel illesztjük a megfelelő kivezetéshez. A hagyományos, furatszerelt alkatrészeket a hüvelysor megfelelő távolságú furatpárjaiba dugaszolhatjuk.


A kapcsolás igen szerény költségvetésű, ne várjunk tőle csodát. De kellő pontossággal képet kaphatunk az adott dióda paramétereiről. Alkalmas az eszközünk diódák nyitófeszültség szerinti válogatására is. PL. Schottky, SI stb.

Tudom, sokan morognak majd, hogy miért SMD-ben terveztem meg a kapcsolás paneljét? Ha figyelmesen megvizsgáljuk a paneltervet, látható, hogy minden további nélkül megépíthető a kapcsolás hagyományos alkatrészekhez „növelt” panelen is. Jó alkatrészeket és figyelmes munkát feltételezve, a kapcsolás „bolond biztos”.
Jó bütykölést mindenkinek!

  Nyomtatott áramkör


nyomtatott áramkör  Bejelentkezés után működő funkció!
Nézettség:

Szint:


Szavazat:

Készült:
2014. május 08. 11:10

Vélemény:
9

Szavazat:
13

Mai látogató:
17

Utolsó látogatás:
Ma 10:33:19

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,4
13
  4  ★★★★★
  3  ★★★★
  2  ★★★
  2  ★★
  2  ★

Legújabb írás

LED-es kapcsolások

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Azaz nyákrajz.

Csibike   2017. január 13. 22:48:04

Megépítettem normál alkatrészekkel.Jól működik.Akinek kell nyák dobjon egy emailt.

Csibike   2017. január 13. 22:46:54

Üdv Mindenkinek!
led2001volt(@)gmail.com-nak:
Szerintem nem lesz jó. Adatlapjaik szerint a BD681 Darlington, a BD139 meg "csak" sima tranzisztor. A Darlington-ról tömören itthttp://www.gyakorikerdesek.hu/tudomanyok__alkalmazott-tudomanyok__4009206-mi-a-darlington-tranzisztor-es-a-darlington-kapcsolas találsz egy tömör ismertetőt.

Egyetértek ifjkocsis.gabor@gmail.... kollégával: jóval 80 V feletti értéket mértem én is a kimeneten. Ezzel együtt, remekül működik (megépítettem).
Köszönet Horváth Sándornak!

hegefer   2016. november 03. 07:24:50

Hello!

Lenne egy kérdésem:
A BD681 helyett használhatnék e BD139-et?

Köszönöm

led2001volt(@)-zárójel nem kell-gmail.com   2016. november 02. 23:37:11

A kapcsolás jól működik, 3x építettem meg. Egyetlen eltérést tapasztaltam a működésében az itt leírtakkal szemben, hogy nem 40V DC feszültség jeleni meg a kimeneten, hanem jóval 80V felett. Mindhárom utánépített példánynál ezt tapasztaltam.

ifjkocsis.gabor(@)-zárójel nem kell-gmail.com   2014. szeptember 13. 16:10:26

Jó lett. Meglepően pontos. A 4148-at fordítva forrasztottam be + a BD681-et is. Sajnos elnéztem. Most már szuperül üzemel.

Draws   2014. július 19. 20:50:59

Annyi hogy én nem smd-ben építettem meg. Valószínű hogy nálam van hiba, de majd a napokban rá állok még az ügyre.

Draws   2014. július 19. 20:12:50

Halihó!
Nem tudom, mit néztél el, kettő példányt is tudok mutatni, ami elsőre működik! Nézd át, valóban a rajzon lévő típusokat és értékeket építetted be? A közölt panelterv alapján készítetted el? Ez már annyira egyszerű kapcsolás, hogy csak valami figyelmetlenség lehet a hiba oka!

Szasza   2014. július 19. 18:32:07

Üdv! Nekem nem működik. Úgy változik a kijelzett érték ahogyan 5 és 9 volt között állítom a tápfeszt.

Draws   2014. július 18. 12:28:37
