Csillár kapcsolás két vezetékkel

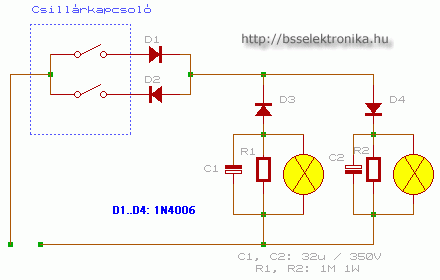

A kapcsolással megoldható falbontás nélkül olyan helyen a többágú csillár égőinek külön-külön be és kikapcsolása, ahol a falban csak két vezeték van három helyett. A D1 és D2 diódát a csillárkapcsolóba kell beépíteni, a D3 és D4 diódát pedig az ellenállásokkal és a kondenzátorokkal együtt a csillárba.

A kondenzátorok polaritására nagyon oda kell figyelni, mert nagyot durranhatnak fordított bekötéskor!

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2002. február 12. 14:22

Alkatrész dokumentációk

Jelenleg nincs dokumentum a cikkhez.

Statisztika

Vélemény:
20

Szavazat:
36

Mai látogató:
5

Utolsó látogatás:
Ma 19:50:29

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,8

17 ★★★★★

6 ★★★★

4 ★★★

5 ★★

4 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Az elko pontos típusa : 33uF 400V.
Ezt a típust érdemes beépíteni. Ez jelenleg is kapható.

gyuszo 2013. március 25. 11:58:06

Többször megépítettem, kondik polaritására figyelve és minden alkalommal rövid időn belül tönkrement. Egyetlen változtatás a dióda 1n4006 - os helyett 1n4007 - esset használtam. A két dióda szinte ugyan az, csak a maximális feszültség változik.

1n4006 - 800 V
1n4007 - 1000 V

Valaki valami ötlet?

ladacsitibor(@)gmail.com 2013. február 22. 22:02:17

döglött PC tápokból lehet kitermelni. én legalábbis azokból szoktam.

rastakyborg 2013. január 17. 19:23:30

Valaki megtudja mondani, hogy honnan lehet 32u/350v-os kondit venni?
Néztem a hestore-n, meg már 2 boltba is kérdeztem, de aztmondták, hogy ilyen nem létezik.

totti 2010. november 18. 17:44:28

Üdv mindenkinek!
Ezt a kapcsolást kb. 3 éve építettem meg és azóta is kifogástalanul működik. Annyi, hogy én nem falba építettem, hanem a csillárba, mert a csillár fém és csak egy 3 eres kábel ment aranyláncon a csillár aljába. A földelést nem hagyhattam ki, így ezt a megoldást választottam. Tökéletesen működik normál és energiatakarékos izzókkal is. Nem vibrál, csak amikor lekapcsolom a villanyt akkor az égő lassan alszik el, a kondenzátor kisülése késlelteti. Az energiatakarékos égőt sem teszi tönkre, mivel a kapcsoláson kívül az égő is 3 éve bent van a lámpában.
Az áramkört célszerű dobozba tenni, vagy betekerni szigetelővel, hogy az áramütést és/vagy a zárlatot kiküszöböljük.

magyarilaci(@)citromail.hu 2010. február 10. 15:58:21

Én hetedikes vagyok, és én is értem!:P

csuki 2009. február 04. 20:46:17

Ennyi hülye embert egy rakáson. Én ezt már általános hatodikban is értettem :D

alienmik(@)hotmail.com 2008. december 28. 00:10:54

Ennél jobb a csillár lekapcsolás két téglával.
Működési elve az hogy az T1-es téglát elhajitjuk a csillár irányába de ha rossz a kalibrácíó akkor a T2-es téglával megismételhetjük a műveletett.

tégla(@)muki.hu 2008. október 04. 23:16:08

Nekem akkor volt nagyon hasznos ez a kapcsolás amikor a nagymamámék házába kellett egy 4 lampás csillárt felrakni Ott nem lehetett + 1 szálat behuzni mert ott még a régi kátránypapír bermancsövek voltak és néhol elkezdett szétválni a 2 külön réteg és mindig megakadt benne a huzal de ők ragaszkodtak hogy 2-2 lámpát külön lehesen kapcsolni. Nekem nagyon jól működik csak ajánlani tudom mindenkinek a megépítését Mindenkinek jó barkcsolgatást

highvoltage.1995(@)hotmail.com 2008. augusztus 13. 21:57:08

A graetzt nem zavarja, ha csak az egyik oldala van terhelve, tehát kapcsolóüzemű táppal rendelkező kompaktfénycsövet nyugottan lehet használni, fojtóst nem. (ha könnyű az izzó akkor kapcsolóüzemű, ha le lehet ütni vele valakit akkor fojtós)

boldi.kiss(@)gmail.com 2008. február 07. 14:19:17
