Hangfrekvenciás erősítő (2x40 W) TDA8560 IC-vel

A TDA8560 típusú IC-vel felépített erősítő jellemzői:
-2x40 W-os teljesítmény 2 ohmos hangszórókkal
- állítható bemeneti érzékenység
-remote vezérlési lehetőség
-tápfeszültség 12V
-ideális autóba erősítőként

Leírás
P1, P2-vel a bemeneti érzékenység állítható. A kimenő teljesítmény 2x40W (2x2 ohmos hangszórókkal) és 2x22W (2x4 ohmos hangszórókkal). Amikor a JP össze van kötve, akkor az erősítő normál üzemben működik. (nincs remote vezérlés) Ha a JP-t nem használjuk, akkor a remote bemenetre adott +12V-al kapcsolhatjuk be az erősítőt stand by állapotból normál üzemmódba. Az IC-t szigetelve kell a hűtőbordára szerelni!

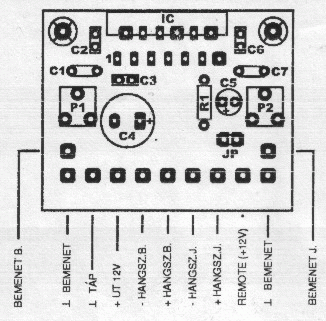

Alkatrészjegyzék:
R1: 10k (barna-fekete-narancs-arany)
P1,P2: 22k
C1,C7 1 uF (105)
C2,C6: 1 nF (102)
C3: 47 nF (473)
C4: 470 uF/25V
C5:4,7 uF/63V
IC1: TDA8560
JP: 2 pólusú aranyozott tüskesor, jumper

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2005. április 07. 13:10

Alkatrész dokumentációk

TDA8560

Statisztika

Vélemény:
68

Szavazat:
26

Mai látogató:
2

Utolsó látogatás:
2024. április 20. 21:12:19

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

4,2

14 ★★★★★

6 ★★★★

4 ★★★

1 ★★

1 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Köszönöm! De ilyen pontos rajzokat mint amit ide felraktok ,olyat nem találok.De azért meg kísérelem.üdv s

sanzon 2016. december 20. 11:05:27

Kedves sanzon!
Próbálj meg egy kicsit találékonyabb lenni! Az IC adatlapján 3 kapcsolási rajz is van és még ki tudja mennyi a neten. Mivel alig kell hozzá valami, nem nehéz készíteni egy beültetési rajzot sem...

Vipera 2016. december 19. 21:49:59

kedves barátaim! Van egy TDA8561Q IC ém szeretnék egy erősitöt épiteni tudna valaki egy beültetési és kapcsolási rajzot? üdv San

sanzon 2016. december 18. 16:51:34

szia! bár nagyon sok idő elmult kérdezném .hogy TDA8661Q IC is beépithetek ebbe a kapcsolásba? köszi

sanzon 2016. október 29. 15:37:51

Kedves kormy95!Ha az utolsó kép alatt a zöldel felírt TDA8560-ra rákattintol, akkor 10. oldalon megtalálod a kapcsolási rajzot.

Katona László 2013. június 04. 21:16:58

A kapcsolási rajzot el tudná küldeni valaki?
kormy95@gmail.com

kormy95 2013. június 03. 22:59:01

Én is megépítettem kitűnően működik nagyon szép hangja van! 8 ohm os hangszórókkal próbáltam 130w osak de még ezeket is elég szépen megrángatja mindenkinek csak ajánlani tudom olcsó és egyszerű! egy jótanács TDA1557Q-t ajánlanám mert teljesítményre ugyanannyi árba feleannyi!
(TDA8560Q 2ohm 2x40W / TDA1557Q 4ohm 2x22W)ezért aa teljesítmény egyenlő majdnem sőtt 4 wattal a 1557 nyer :) jó építést hozzá Üdv Szabó Tibor :) itt egy link a kész művemről:

csoky0809(@)gmail.com 2013. január 02. 17:36:05

Nagyon jó! Én 8ohmos hangszórókkal próbáltam és még úgy is beremegett tőle a garázs

nb1994(@)freemail.hu 2012. június 17. 15:48:15

Sziasztok. Meg építettem ezt az erősítőt, de nekem sehogy sem akar jó lenni. Az alkatrészekkel semmi baj, és azt hiszem a kapcsolás is rendben van. Mikor rá adom az áramot, akkor megrántja a hangszórókat, és állandóan búg. Még a számítógépem monitora is be csíkozódik tőle... A búgáson keresztül átjön a zene is, de nem az igazi. Hiába tekerem bárhova a 22k-s potmétereket, búg mint a veszett...

luki1396lg(@)gmail.com 2012. április 30. 18:29:49

Hali! tudna valaki küldeni kapcsolási rajzot? és esetleg nyákrajzot?
nagyon megköszönném :)

terobesz(@)gmail.com 2011. augusztus 12. 10:04:42
