Digitális oszcilloszkóp

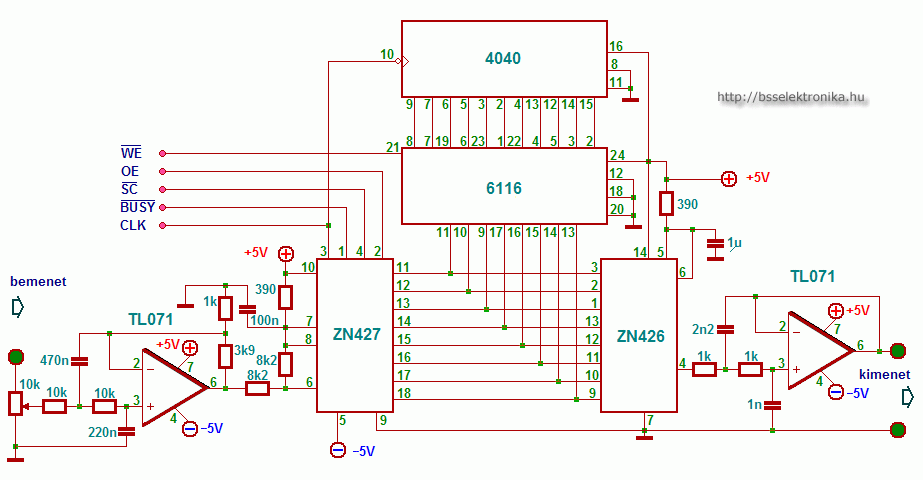

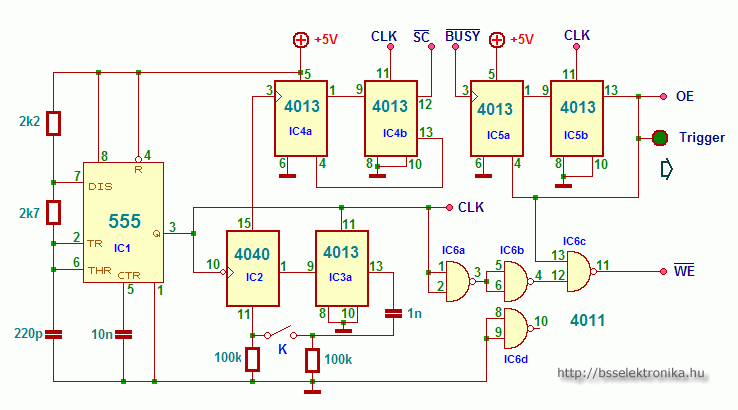

A kapcsolás egy normál oszcilloszkóp tuningolásához való. A kapcsolás egy 8 bites analóg/digitál átalakítóból ( ZN427 ), memóriából ( 6116, 2k x 8bit), és egy 8 bites digitál/analóg átalakítóból ( ZN426 ) áll, és persze pár darab járulékos alkatrészből. Tulajdonképpen egy tároló áramkör, ami a bemenő jelet eltárolja ezáltal lehetővé válik annak további elemzése, mivel a kimenetén folyamatosan adja ki ezt a jelet. A bemenő és kimenő jel illesztését a két TL071 műveleti erősítő végzi. A felső rajzon látható az A/D és D/A átalakító a memóriával, az alsón pedig a vezérlő logika, a számláló és az órajel előállításáért felelős 555 IC-vel felépített asatbil multivibrátor. (kb 400 kHz)
A teljes kapcsolás blokkvázlata itt látható:
A kapcsoláshoz szimmetrikus tápfeszültség szükséges, a negatív feszültség szükség esetén előállítható normál tápegységből is.

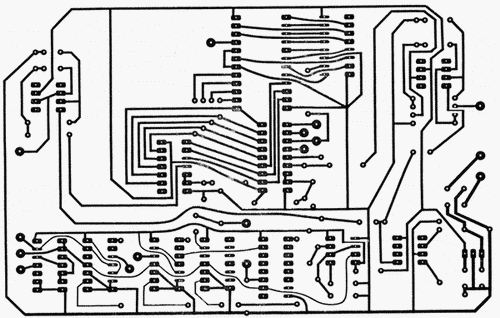

A nyomtatott áramköri terv:
A teljes kapcsolás blokkvázlata itt látható:
A kapcsoláshoz szimmetrikus tápfeszültség szükséges, a negatív feszültség szükség esetén előállítható normál tápegységből is.
A nyomtatott áramköri terv:
