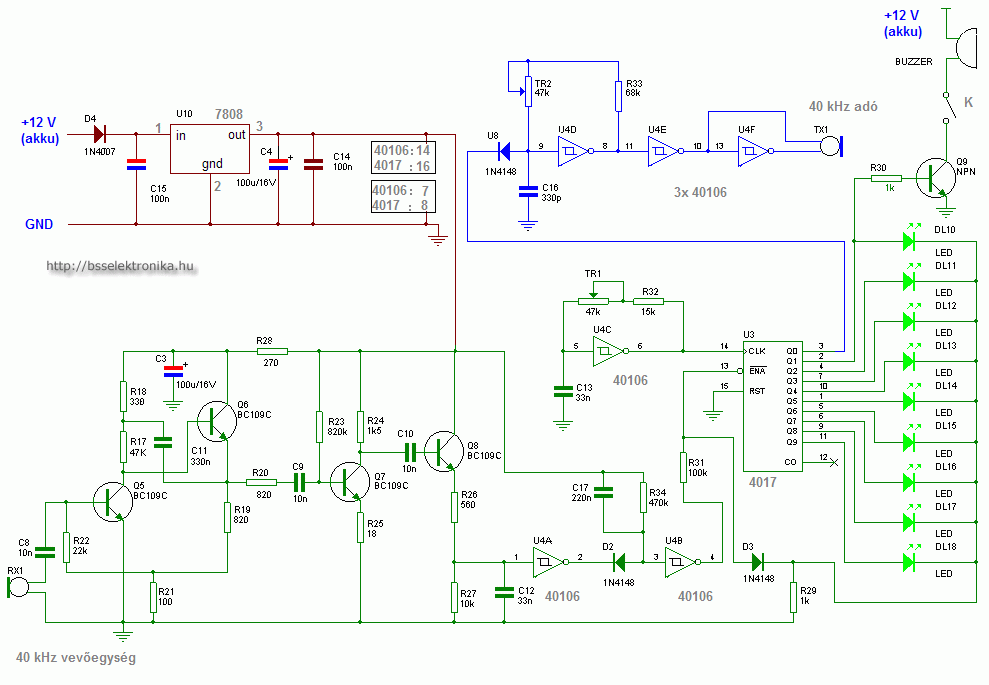

A parkoló radar fény és hangjelzést (ha a K kapcsoló be van kapcsolva) ad ha túl közel van a vevőegység egy tárgytól. A rajz 3 elkülönülő részből áll: a bordó rész a tápegység, a kék az adó, a zöld pedig a vevő áramköri rész.
Az adó egység fő eleme a 40106 típusú CMOS IC, amelyben 6 db schmidt triggeres inverter van. Ez adja a kb 40 kHz frekvenciájú jelet a piezo sugárzó számára.
A vevő egység a BC109-es tranzisztorokkal erősíti fel a jelet a 4017-es szintén CMOS IC számára, ami a vett jel alapján vezérli a LED sort vagy a buzzert. Itt a változó fényviszonyok miatt érdemes magas fényű LED-eket alkalmazni.
