Fényorgona egyszerűen

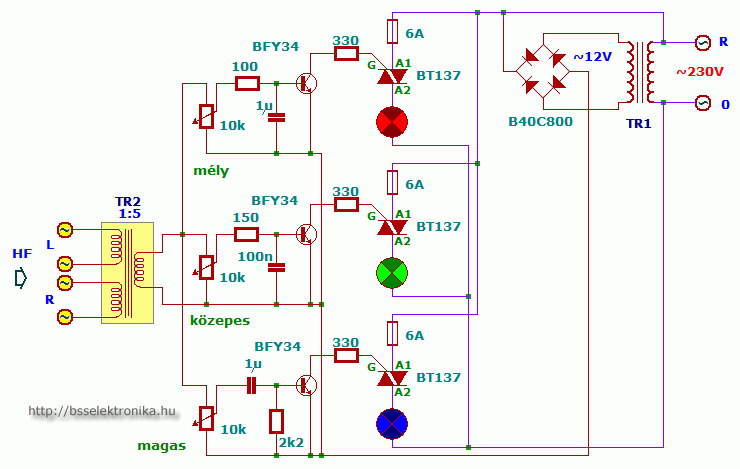

Az aktív szűrőkkel ellátott fényorgona egyszerűbb változata, itt a hangfrekvenciás szűrők passzív alkatrészekből állnak.

A TR1 trafó egy teljesen hagyományos 230/12 V-os hálózati transzformátor, minimális teljesítményű típus is megfelelő. A TR2 viszont fontos, hogy jó szigetelésű legyen, mert ez választja le a hálózati feszültséget a hangrendszerről.

A TR2 primer tekercs impedanciája 100 ohm körüli értékű legyen, a feszültségáttétele pedig 1:5. Bármilyen méretű hangfrekvenciás trafó megfelel itt, a menetszámok annyiban fontosak, hogy ismerve a huzal fajlagos ellenállását, kijöjjön a primer oldalon a 100 ohm ellenállás és az 1:5 áttétel értéke meglegyen. A trafóról bővebb leírás a diszkó villogónál olvasható.

A TR2 bemenetére a végerősítő hangszóró kimenetét kell kötni (párhuzamosan a hangszóróval). Nem kell aggódni a 100 ohm többszöröse a 4 vagy akár a 8 ohmos hangszórónak, semmilyen visszahatása emiatt nincs a hangrendszerre. A sztereó rendszerhez nem érdemes két fényorgonát készíteni, hanem a TR2 transzformátorra két primertekercset készítünk,, így addíciós transzformátort kapunk. A közös szekunder tekercsen a két primer tekercs jeleinek összege jelenik meg. Ez csak akkor nem igaz, ha pont 180 fokos ellenfázisú jel érkezik, de ez igen ritkán fordul elő, így a működésre nincs hatással.

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!
