Digitális potméter 2.0

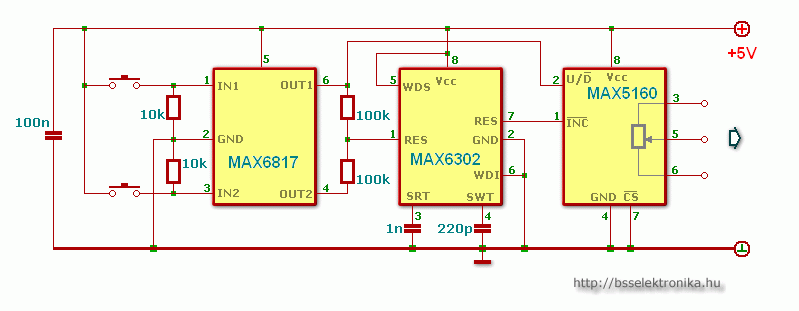

A rajzon gyári ajánlás alapján épített digitális potméter látható. Különlegessége, hogy védett a zavarokkal szemben. A MAX6817 típusú IC ugyanis a nyomógomboknál fellépő prell jelenséget teljesen kiszűri, így a szabályozás teljesen pontosan megoldható.
Nézettség:

Szint:


Szavazat:

    Készült:
    2014. szeptember 30. 13:02

    Vélemény:
    4

    Szavazat:
    0

    Mai látogató:
    19

    Utolsó látogatás:
    Ma 13:58:44

    Bejelentkezés után használható funkció!
    Értékeld a cikket!

    Szavazatok
    0,0
      0
        ★★★★★ 0
        ★★★★ 0
        ★★★ 0
        ★★ 0
        ★ 0

      Legújabb írás

      Erősítők, előerősítők


      VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

      Mivel a készülék 5 voltról megy, akár egy régi TTL IC-vel kiváltható. (pl. 74168 előre, hátra számláló). A kapcsolókat pedig egy 7400-val pergésmentesen rákötheted.

      ferihegy   2015. február 24. 18:46:21

      Hali!
      Valaki nem tudná megmondani/ megmutatni nekem, hogyan lehet kihagyni a max6817-es IC-t az áramkörből, vagy hogy honnan lehet megrendelni? Sehol nem találtam.
      Köszönöm a segítséget! :)

      Dávid   2015. február 24. 18:32:03

      Az érték a MAX5160 IC pontos típusától függ. Az adatlapban az 1. oldalon, az "Ordering Information" résznél konkrétan le van írva: http://datasheets.maximintegrated.com/en/ds/MAX5160-MAX5161.pdf

      zenetom   2014. október 08. 22:56:25

      Elnézést a hülye kérdésért de milyen értékű potinak felel meg ill. hogy tudok neki értéket adni? (pl. 50K ohm)Válaszotokat előre is köszönöm.

      kereszteny.balazs(@)-zárójel nem kell-mailbox.hu   2014. október 08. 14:02:10
