Egy nyomógombos beléptető

A bemutatott áramkört magam terveztem és ragyogóan működik. A lényege, hogy bizonyos idő alatt kell annyiszor megnyomni a nyomógombot amennyit beállítunk a számlálón.

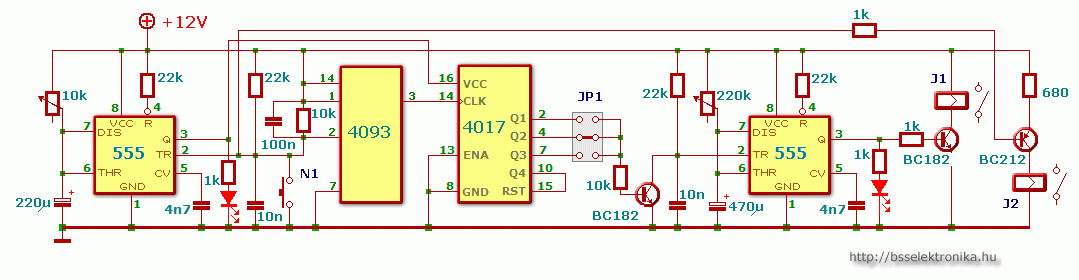

Az N1 nyomógomb helyére kell kötni a csengő gombot. A 4017-en szereplő JP1 jumper helyett kapcsoló is jó, a lényeg, hogy csak egyszere csak egyet hidaljunk át. Ezzel lehet beállítani, hogy hány nyomásra kapcsoljon a számláló. (2, 3 vagy 4). A J1 relé a kapuzárt mozgatja, és annak a LED-je jelzi mikor működik. A J2 egy a csengő, kaputelefon nyomógombja. 4093 melletti 555 timernek a LED-je csak azért van, hogy lássuk a beálított késleltetési időt. Később ki lehet kapcsolni. A 2 db 555 helyett lehet 1db 556-ot is használni.

Működése:
N1 gomb többszöri megnyomásával a 4093 pergésmentesitőn lévő 555 igen rövid idő (1 másodperc alatt) kell megadni a 4017 beállított értéket (2, 3, vagy 4). Ha a megadott szám helyes, akkor meghajtja a második 555 IC-t, ami a kapuzár idejét adja, annak a potméterével állítjuk be a kívánt nyitási időt.
