FM adó 5.

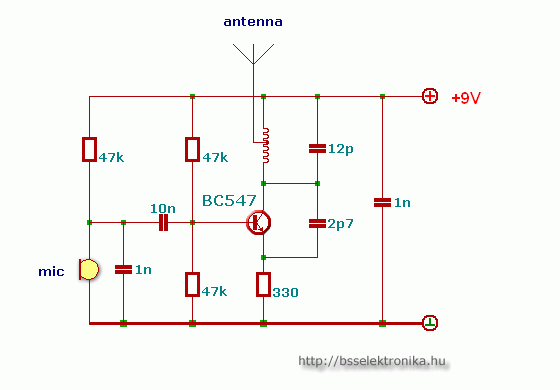

Egyszerű felépítésű FM adó. A hatótávolsága kb. 50-100 méter, 106 Mhz-en működik, hangolni a 12pF-os kondival lehet. A kapcsolást egy 4*2 cm-es nyákon lehet elkészíteni. Érdekessége, hogy a tekercs is a nyákból van kimaratva.

  Nyomtatott áramkör


nyomtatott áramkör  Bejelentkezés után működő funkció!
Nézettség:

Szint:


Szavazat:

Készült:
2013. november 22. 08:45

Vélemény:
15

Szavazat:
2

Mai látogató:
2

Utolsó látogatás:
Ma 00:39:42

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
2,5
2
  0  ★★★★★
  1  ★★★★
  0  ★★★
  0  ★★
  1  ★

Legújabb írás

LED-es kapcsolások

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Ez egy nyomtathatatlan szar, nem lehet pontos méretre nyomtatni.....

noname   2016. július 23. 08:26:53

Nekem csak egy kérdésem lenne mégpedig hogy hogyan nyomtassam ki a nyákot úgy hogy az a megfelelő méreten legyen?

Tiki takk   2016. július 22. 11:16:10

Megépétettem de nem működik mi lehet a probléma?

Peentekk13   2014. április 05. 10:46:09

Ha mégis megépíted a 12p helyett tegyél egy forgós kondít mondjuk 6tól 40ig talán segít

Hudák Laci96   2014. március 09. 21:41:10

Akkor meg azt javaslom keress egy másik sémát mert kézzel nem fog működni, tudom milyen kézzel rajzolni én is így kezdtem.
Ahogy nézegettem a poloska adók egészen jók próbálkozz azzal.

Hudák Laci96   2014. március 09. 13:45:28

Köszi laci de erre nekem sajnos nincs lehetőségem

Peentekk13   2014. március 09. 09:07:11

Üdv Penteke
én azt javaslom lézeres nyomtatón nyomtasd ki a már megadott nyákot ahogyan a többiek is teszik jobban jársz
SOK SIKERT

Hudák Laci96   2014. március 08. 22:50:08

Az a kérdésem hogy hogy oldjam meg a nyákban lévő tekercset? Kézzel rajzolom a nyákot és ha jól tudom a tekercstől függ a frekvecia tehát ha nem pot ijen a tekecs akkor más a freki vagy nem? és aki megépítette az hogy rajzolta bele a tekercset?

Peentekk13   2014. március 08. 22:44:05

A kapcsolást úgy lehet módosítani,hogy elhagyod a a 47K ohmos ellenállást,az 1nF,és a 10nF os kondikat,A 10nF os helyett 1mF os t kell tenni és múködik a dolog.Bár vannak ennél sokkat jobb kapcsolások is,de ez sem rossz.
András

rotelpower(@)-zárójel nem kell-gmail.com   2013. december 01. 08:23:40

Hogyan kell módosítani a kapcsolást, ha 3,5mm jack dugóról akarok rá jelet adni ? (pl. telefon, mp3 ...)

tejfol(@)-zárójel nem kell-postafiok.hu   2013. november 29. 18:03:08
