Exkluzív digitális óra

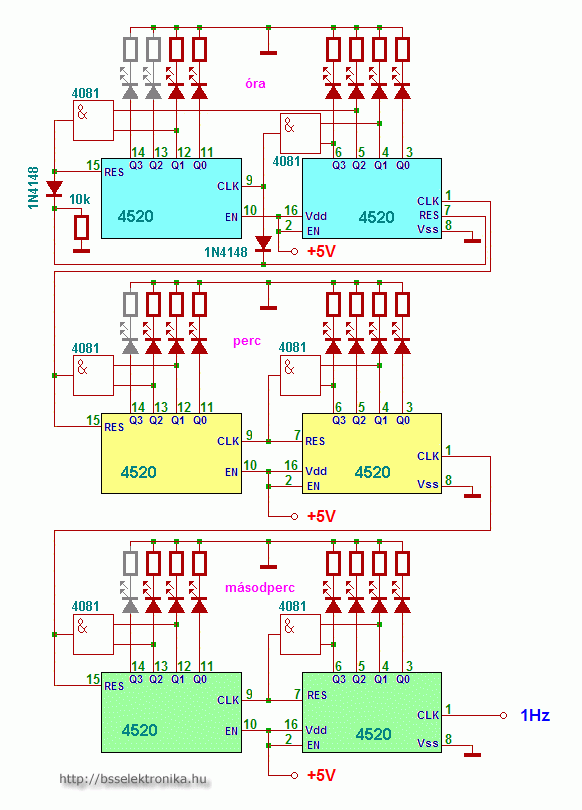

Egy különleges óra készíthető 4520 számláló és 4081 AND kapu segítségével a kapcsolás alapján. A kapcsolás működik 5-15 V tápfeszültség tartományban, a LED-ek ellenállásainak értéke ettől függ. Pl 5V-nál 510 Ω körüli érték szükséges. A beállítás (gyors léptetés) a bejövő 1 Hz frekvencia megemelésével lehetséges.
Hat oszlopban egymás fölött négy-négy LED, mindegyik binárisan mutatja a megfelelő számot az időből (2x4 LED óra, 2x4 LED perc, 2x4 LED másodperc).

Az óra megfelelő működéséhez alapvetően szükség van minél pontosabb 1 Hz frekvenciájú jelre, ugyanis ez határozza meg, hogy milyen pontosan jár majd az óra. Ennek a pontos, nagy stabilitású 1 Hz előállítására itt található megoldás.
