LED-es kapcsolások

LM3909 IC kiváltása diszkrét elemekkel

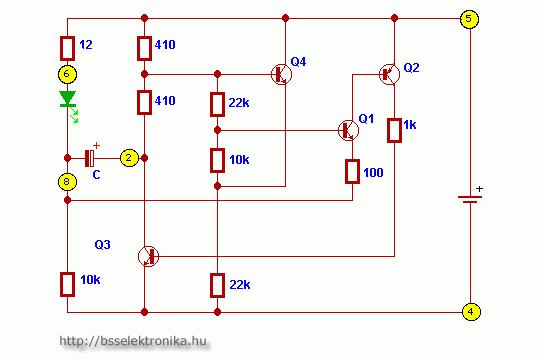

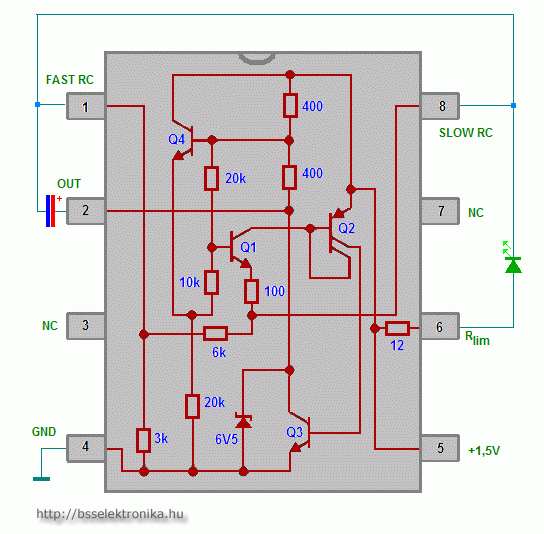

A felső rajzon az LM3909 LED villogtató/oszcillátor IC belső kapcsolása látható. Az alsó rajzon pedig ennek a kapcsolásnak a megvalósítása diszkrét áramkörökkel. A Q1, Q3, Q4 tranzisztor típusa pl 2N3904, a Q2 pedig 2N3906 típusú tranzisztor lehet. A tápfeszültségnek 1,5 ... 3V közöttinek kell lennie.

Az IC-vel megvalósított kapcsolásra pedig itt található példa.
