Viharjelző

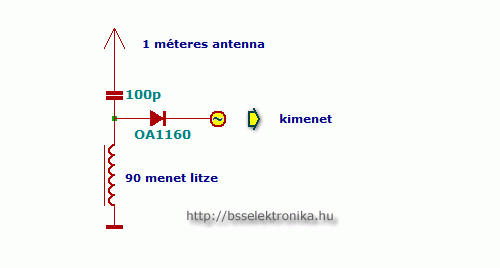

A viharjelző tulajdonképpen egy középhullámú vevő. 120 menettel hosszú hullámra hangolva akár 100 km távolságról is észleli a villámlást. Így be lehet határolni hogy milyen messze van a "nyári vihar".

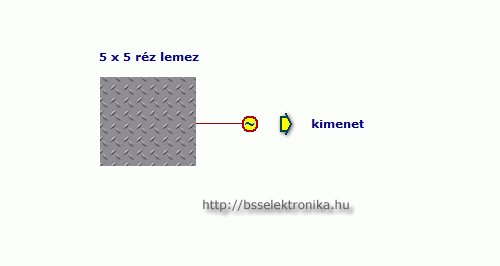

Az alapműszer másik egyszerű alkalmazása a váltó áram kereső. Ekkor az antenna áramkör helyére egyszerűen egy kisméretű rézlemezt csatlakoztatunk. Hasznos lehet pl vezeték falban keresésére, amiben 230V feszültség van. A kijelzőn annál több LED világít minél közelebb van az érzékelő a vezetékhez.

Nézettség:

Szint:


Szavazat:

Készült:
2010. június 29. 20:54

Vélemény:
35

Szavazat:
17

Mai látogató:
2

Utolsó látogatás:
2021. december 02. 07:11:21

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,0
17
  8  ★★★★★
  4  ★★★★
  3  ★★★
  1  ★★
  1  ★

Legújabb írás

Rádiós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

A diódát hogyan kell bekötni a kapcsolásba ??? 😁😁😁

wzsoli   2018. január 17. 13:35:04

Üdv!
Csak az erős villámlással járó viharokat jelzi.

varropapa   2016. december 09. 10:30:15

Üdv!

Mi a suliban összeraktunk belőle 7db-ot de egyik sem megy, pedig teljesen új cuccokból van.
Ha valaki tud segíteni, kérem írjon, és küldöm a részleteket.

Köszi!
kissberti@yahoo.com

kissberti   2016. december 08. 11:18:44

Szia Kevin88!
Célszerűbb nyákot használni, de ez a kapcsolás annyira egyszerű, hogy tökéletes egy kezdőnek gyakorolni :)
Az adatlap szerint ez egy bar-type LED display, azaz úgy működik, ahogy gondoltad :D

Vipera   2016. november 22. 21:50:23

Azt az előbb elfelejtettem megkérdezni. Látom hogy több led is van. Szóval ha messze villámlik akkor mondjuk egy led gyullad fel, ha közelebb villámlik akkor több?

Kevin88   2016. november 22. 16:07:28

Sziasztok!
Tök kezdő vagyok és ez a kapcsolás engem is érdekelne. Nyáktervet tudna küldeni valaki. vagy csak simán légszereléssel állítsam össze?

Kevin88   2016. november 22. 15:58:03

Megépítettem és jól működik.

tamasevics   2015. szeptember 26. 23:06:10

az OA1160 helyett mit lehet tenni?

varjil88   2014. június 13. 14:52:00

Elektrolit kondenzátorból jó a 16 vagy a 25 voltos is.Ellenállások lehetnek sima 1/4 wattosak.

Tomi   2014. április 19. 15:10:30

Hány voltos elektrolit kondenzátor kell?
Hány wattos ellenállás kell?

leevii   2014. április 08. 15:09:39
