LED-es kapcsolások

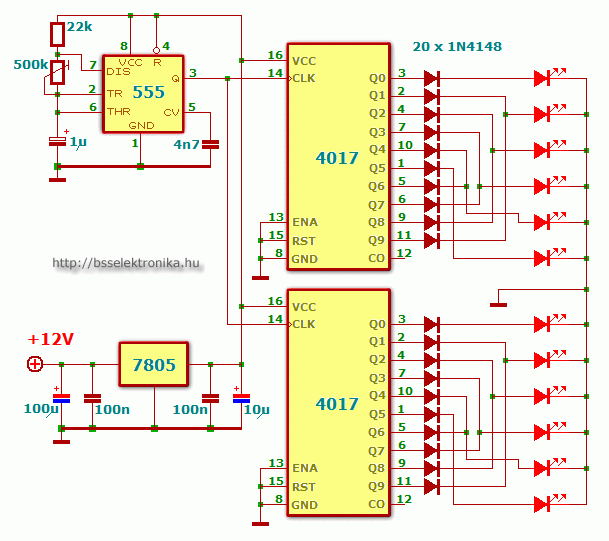

Knight 3000 futófény

Az oldalon található egyszerű Knight-rider futófény átalakított változata.
A LED-ek megfelelő elrendezésével elérhető az új Knight rider sorozatban látható Shelby Cobra elején látható fénycsóva. Igen látványos tud lenni!
A diódák, sima, 1N4148 vagy hasonlóak legyenek.
Kipróbáltam, hogy a helyükre LED-et rakok, az is szép kis műsort tud produkálni. Próbáljátok ki!!

FIGYELEM!
Az ide vonatkozó jogszabályok (KRESZ) tiltják a közúti forgalomban megjelenő járműre való felszerelést!!!


A nyomtatott áramkör két panelre került, szalagkábellel érdemes összekötni:


A profiknak pedig Sprint Layout 5 formátumban.

Horváth Sándor pedig megtervezte a kapcsolást SMD alkatrészekkel mindenki számára, itt letölthető pdf formátumban. A nyákterv a vasalós technikához készült, így ahogy áll kell kinyomtatni, 1:1 méretű! A 9 V-os stabilizátor rész nincs rajta az eredeti kapcsoláson, azért raktam belem mert így elég széles tápfeszültség tartományban üzemelhet, ha az több mint 12 V.

Az írást küldte: FluckyEmail a szerzőnek
