Erősítők, előerősítők

Automatikus ki – be kapcsoló HF erősítőhöz

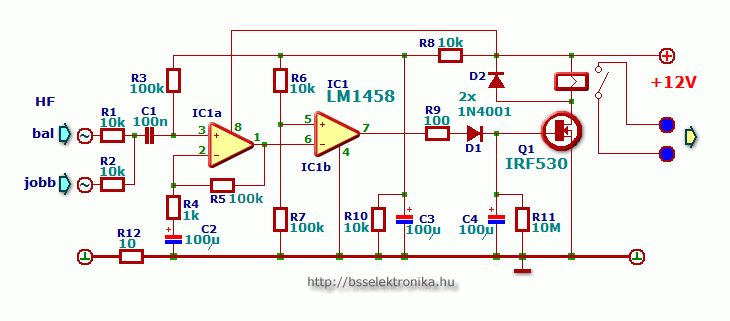

A fenti kapcsolást megépítettem és működik. A lényege az, hogy amíg van bemenő hangfrekis jel, az elektronika bekapcsolva tartja a végfokot. Ha nem érkezik jel a bemenetre, meghatározott időn belül az áramkör kikapcsol. A műveleti erősítő kis szintű jelet fogad, szintet illeszt és az R9+D1 soros tagon keresztül impulzusszerűen tölti a C4 kondit. A kondiba tárolt feszültség tartja nyitva a FET-et, ami egy 12V-os relét húz meg. (a relé addig van behúzva amíg elegendő töltés van a kondiban. Ha az egy szint alá sül ki, a relé bont. A kondi értékének növelésével megnövelhető az időtartam.) A relé kapcsolja ki-be a végfok trafójának a feszültségét. Tehát ebben az esetben kell egy segédtrafó (kb. +12V-os táppal) ami állandó feszültséggel látja el ezt az elektronikát.
Én ezt elhagytam, mivel a szekunder feszültséget (váltót) használom ennek az áramkörnek a táplálására is. Ezért készítettem a nyákon saját külön kis tápot. Így nem kell +1 trafó.
Az általam mért kapcsolási idő, (C4) 100 µ-os kondinál nagyon hosszú nem mértem le, 10 µ-nál 3 p 55 mp, 4,7 µ-nál 1p 8 mp. Lehet vele kísérletezni. Ez a nyák kettős tápfeszre készült, de sima tápnál az egyik relét el kell hagyni.

A kész áramkör

  Nyomtatott áramkör


nyomtatott áramkör  Bejelentkezés után működő funkció!
Nézettség:

Szint:


Szavazat:

Készült:
2012. május 18. 08:01

Vélemény:
23

Szavazat:
7

Mai látogató:
8

Utolsó látogatás:
Ma 10:04:47

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,4
7
  2  ★★★★★
  2  ★★★★
  1  ★★★
  1  ★★
  1  ★

Legújabb írás

Autós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Örülök,hogy sikerült.Gratulálok!

Katona László   2013. december 08. 19:19:05

Sikerült megcsinálni, az egyik ellenállást rossz helyre raktam. Be is építettem az erősítőbe és kifogástalanul müködik.
Köszi a segítséget.

ferrari.1(@)-zárójel nem kell-invitel.hu   2013. december 08. 18:55:02

Kedves ferrari.1! Örölök,hogy megépítetted és gratulálok hozzá.Amit írtál a bekapcsolásokról az nekem is így működik, de nincs időm,hogy mélyebben belenyuljak a kapcsolásba.
Viszont amit, Norbi írt a 10k és 100k ellenálások arányával kapcsolatban egy kicsit lentebb, az igaz és érdemes ennek változtatásával megpróbálni.

Katona László   2013. december 02. 20:12:37

Aki megépítette írhatna valamit róla. Én is megépítettem, de nagyon érzékeny, elég ha egy darab kábelt hozzá érintek a bemenő részhez és már kapcsol is. Van hogy elég ha csak a közelébe teszem a kábelt és már kapcsól, szerintem ennek nem igy kellene möködni e.

ferrari.1(@)-zárójel nem kell-invitel.hu   2013. december 02. 11:02:21

Értem, köszönöm a segítséged!

miskei.manson(@)-zárójel nem kell-ateist.hu   2013. január 29. 11:34:02

Nem, mivel az egy komparátor és a 10k és 100k aránya adja azt a feszültség szintet ami felett a komparátor át billen. Tehát ott minél magasabb ott a feszültség annál magasabb bemenőjelszintre fogja bekapcsolni a kimenetet.

Norbi   2013. január 28. 22:45:17

Köszönöm a segítséged, még annyit, hogy akkor R6-nak nem 100k-nak kellene lennie?

miskei.manson(@)-zárójel nem kell-ateist.hu   2013. január 28. 19:14:14

Az R8 és az R10 egy feszültségosztó. A fél tápfeszültséget állítja elő a műveleti erősítő bemenetére, erre az egy tápfeszültség miatt van szükség.

Norbi   2013. január 28. 12:33:09

Sziasztok! Miért kell oda az R8 ellenállás? Köszönöm.

miskei.manson(@)-zárójel nem kell-ateist.hu   2013. január 27. 13:34:18

Szeva Korikimi!
Látom, nem voltak hiába a Kandós évek, gratula.
Az, hogy nem indultál végül a versenyen, az butaság, mert már Te is biztos rájöttél, hogy "minden induló" nyert. Nem feltétlenül az első helyet, de amit épített és amit tanult, azt magának építette és magának tanulta. Azt senki nem veheti el. Egyébként, szerintem csak az "koppintás" ha valaki nem jelöli meg a forrást. Ha igen, akkor utánépítés, és az már más kategória. Az építés "élvezeti értékét" nem csökkenti. De még egyszer gratula a munkákhoz!!!
Üdv: hsandor@fibermail.hu

hsandor(@)-zárójel nem kell-fibermail.hu   2012. június 03. 20:35:04
