Cigidoboz-gitárerősítő

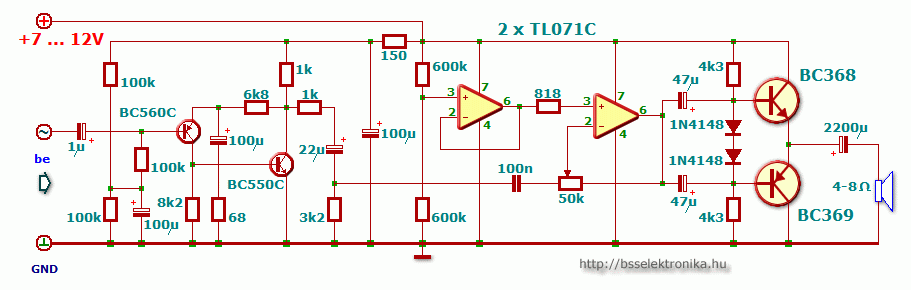

Ezen a kapcsoláson elég sokat agyaltam, mire megszületett ez a verzió. Mikor hallottam a Honeytone, Vox Busker, és a Smokey erősítőkről, gondoltam hogy nem lenne rossz összedobni valami hasonló, elemes cuccot, ami lehetőleg elég hangerővel rendelkezik, meg persze legalább 1-2 óráig lehessen vele szórakozni, és egyszerű, olcsó.

Az előbb sorolt erősítők IC-kkel működnek, és inkább a "cincogi"-kategóriás hangszórókkal lettek felszerelve, még ha kapcsolás szerint nem is rosszak, itt kivétel talán a 70-es évekbeli Busker, viszont ennek a fogyasztása a hátránya. A legjobban talán a Smokey tetszett, kicsi, cigidoboz-méretű cucc, jópofa külső, de borzalmas mylar-hangszóró. Ebből kiindulva egy szintén cigidoboz-méretű kapcsolást gondoltam, egy kisebb, szélessávú tv-hangszóróval. Persze egy kicsit megbolondítva pl. torzítóval, és a szebb hang érdekében egy tranzisztoros kapcsolás lenne előnyösebb egy olcsó ic-től. Volt már hasonlóm, de ott egy TBA820M volt a végfok B-osztályban, hát, hangerővel nem volt gond, de a minősége nem volt a legjobb. Az alábbi kapcsolás hangminősége sokkal jobb, mint az IC-seké, igaz, a kimenő teljesítménye valamivel kisebb, kb. 1W körül mozog, de gyakorláshoz, utcasarki pengetéshez kiválló.

Itt megjegyezném, hogy kifejezetten utcára az 5W-os Vox DA5 és a Roland MicroCube erősítői talán a legjobbak, D-osztályú kapcsolástechnikájuk kitűnő hatásfokkal dolgozik, több beépített digitális effekttel, de az áruk azért zsebbe harapós. Ez meg tök analóg, AB-osztályú kapcsolás, és párszáz forint, dobozzal együtt.

A poti tekergetésével a TL071 erősítését állítjuk, ez egy bizonyos hangerőt túllépve kellemesen ropogós overdrive-os torzításba megy át, így egy "integrált torzítóként" funkcionál. Az előtte lévő feszültségkövető TL071 egy virtuális föld-generátorként féltápfeszültséget csinál neki, ezzel stabilabban működik, mint a hagyományos feszültségosztós-technika, amit szimpla tápú ellátásnál használunk a műveleti erősítőknél. Így nem szükséges szimmetrikus táp.

Duális IC-vel ( TL072 ) nem érdemes próbálkozni! Így két IC szükséges a nem kívánt gerjedések elkerülésére. Ennek ellenére így is kis helyen kivitelezhető a kapcsolás, és az elem merülésére is érzéketlen, 7-12 V-ig kísérleteztem vele, ezen belül bármely feszültségen használható. Maximális fogyasztása 150-300 mA körül mozog.
