HF erősítő TDA7265 IC-vel (hídkapcsolás)

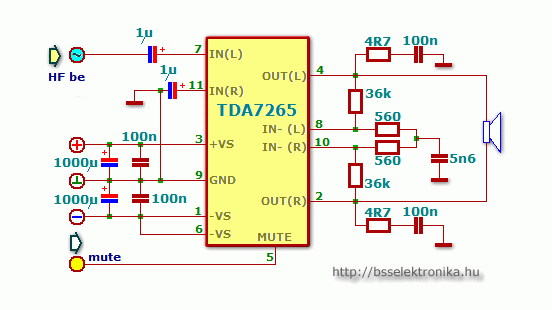

A végerősítő lelke egy TDA7265 hídba kötve. Az IC leírása megtalálható a mellékelt pdf dokumentumban, ebben az is olvasható, hogy az IC a ±16V tápfeszültséget igen szereti. 8Ω -os terhelésnél ±16V tápfeszültségnél a leadott teljesítmény 50W.
Nézettség:

Szint:


Szavazat:

Készült:
2005. április 20. 08:40

Vélemény:
18

Szavazat:
16

Mai látogató:
5

Utolsó látogatás:
Ma 15:33:30

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,2
16
  10  ★★★★★
  2  ★★★★
  2  ★★★
  1  ★★
  1  ★

Legújabb írás

Rádiós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Nem értek egyet azzal a gondolatmenettel, hogy "Kell az IC, de nem erősítőbe". Az integrált áramkörös erősítők is kiválóan teljesítenek megfelelő megépítéssel. Alapszabály, hogy nem a netről kukázott, gányolt rajzokkal kell kísérletezni és főleg nem kell bemásolni ide tesztelés nélkül. Én még régen vettem egy TDA7375-ös IC-t, netről szedett rajzzal nekem sem ment. Megépítettem a PDF-nek megfelelően, 6 éve mindennap használom több órán át szobai erősítőként és teljes mértékben elégedett vagyok mind a teljesítményével, mind a hangzásával.

Vipera   2018. június 30. 12:32:46

Hálás köszönet a kapcsolásért és a nyáktervért.
Minden tökéletesen működik!

led862   2014. március 08. 08:34:07

Helo az a nyákterv ami felvan töltve az jo?

beka0103(@)-zárójel nem kell-hotmail.hu   2013. október 14. 12:22:51

Legegyszerűbben megoldani ugy lehet hogy az 5-ös láb és a +Ut közé raksz egy 10mikrós kondit kondi negatív az 5-ös láb felől, emellett az 5-ös lábat lekötöd egy 10K-s ellenállással a földre, így a végletekig ki lehet hajtani, ha stabot használsz az csak egy adott munkapontig engedi kivezérelni amit az adatlapon grafikon is ábrázol.
bár én ezt a megoldást külön vezérlő tápról alkalmazom, mert vagy egy pic-es hőfigyelő az erősítőmben aminek az órajele bele hallatszott amíg a végfok +Ut-jéről csapoltam.

sanyaaa   2013. július 14. 18:05:12

Le a kalappal az ic előtt
+-18 volt táppal toltam neki
Nagyon nagyot tud szólni

devmester20000120   2013. május 03. 19:16:41

Bocsi nem 5v hanem pozitív tápfesz minusz 6v
"when Vpin5 is lower than +VS - 6V the amplifier
is play mode."
De 5v-on már szépen üzemel.

sandor63(@)-zárójel nem kell-freemail.hu   2013. április 23. 17:44:49

Üdv.
Az adatlapi kapcsolás hibátlan, ha végig olvassátok kiderül hogy 5v szükséges az 5-ös lábra ahhoz hogy üzemeljen. Én az adatlap szerint Z diódás stabilizátorral építettem meg, pöccre indult, fél éve hibátlanul működik a saját tervezésű keverő erősítőmbe. Hídba kapcsolás esetén arra ügyelni kell hogy a hiedelmekkel ellentétben nem mindegy hogy kötöd be a hangszórót sztereo kivitel esetén, ha a 2 hangoskodó ellentétesen van bekötve, gyengítik egymást az ütköző hanghullámok. Magas hangoknál annyira nem észrevehető, de a mélyet nagyon le tudja fojtani.
Nálam 2 középmagas sugárzót hajt sztereo kivitelben, egy másik a sub bufferrel leválasztott mélyet, de ez viszont már hídba kötve, innen a teória.
Üdv.

sandor63(@)-zárójel nem kell-freemail.hu   2013. április 23. 17:39:15

Sziasztok a mute pontot némításkor hova kell kötni

devmester20000120   2013. április 21. 18:34:51

Ha valakinek szüksége lenne a nyák tervre akkor az itt letöltheti:) http://adf.ly/1614934/tda-7265-lay

Kirally   2012. szeptember 04. 17:47:51

ezt a csodát meg tudná hajtani egy számítógép táp?
