Nagy teljesítményű (500 W) 230 V-os inverter

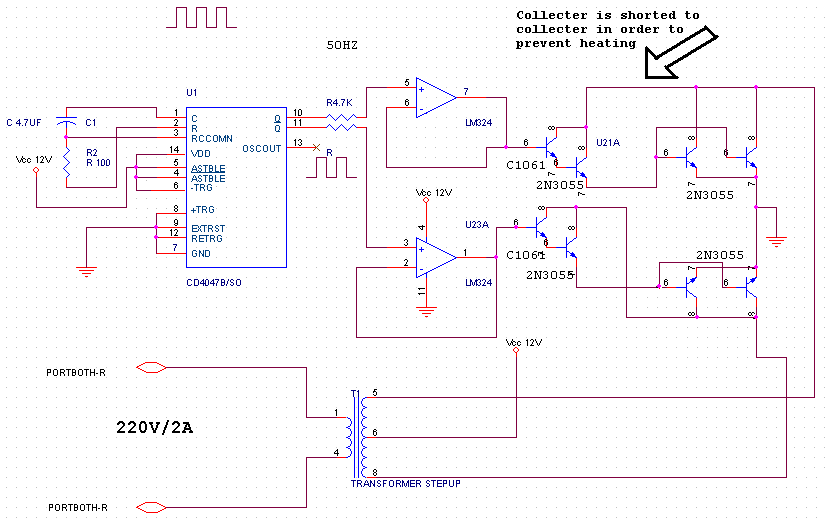

A másik inverter kapcsoláshoz képest egyszerűbb felépítésű, (nincs visszacsatolás a kimenő feszültség nagyságáról) és nagyobb teljesítményt leadó inverter kapcsolás.

A pontos frekvenciáról a 4047 típusú multivibrátor IC gondoskodik, az LM324 típusú IC a kimenő négyszögjel erősítését, illesztését végzi a 2N3055 végtranzisztorok számára. A tranzisztorokat nagyon jó hűtéssel kell ellátni, akár a ventillátoros rásegítés is szükséges lehet!

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2005. augusztus 19. 08:00

Alkatrész dokumentációk

2N3055,

4047,

LM324

Statisztika

Vélemény:
41

Szavazat:
8

Mai látogató:
3

Utolsó látogatás:
Ma 04:51:40

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

4,4

4 ★★★★★

3 ★★★★

1 ★★★

0 ★★

0 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Hali!
Lenne egy pár kérdésem, először is a 324-et lehet 339-el helyettesíteni? A C1061-et C5679-el lehet vagy mivel érdemes még helyettesíteni, esetleg FET-ekkel? Valahogy jó lenne elhagyni a darlington kapcsolást a műveleti erősítő után. Illetve én ezt egy 400W-os UPS trafójához akarom majd használni (legalább is ahogy utána néztem 400wattos de a kimenetre 2,6A van írva ahol ha 230V a kimenet akkor az 600W) és a 2N3055-ök helyett 8db SWC5003 tranyót gondoltam berakni. Ez így jó lenne?

istyukiraly97 2018. június 23. 14:07:07

Én is megépítettem a CD 4047 BE típusú IC-vel és két darab IRF 540 N-típusú FET-et használtam fel hozzá.
A gondom az hogy a 2 FET-et hűteni kell, mert 5 A-t vesz fel amikor a transzformátorra kötöm az inverter vezérlőt.
Lehet hogy elnéztem valamit a Primer tekercselésben..?

nemo777 2012. március 19. 21:31:16

019 - CD 4047-es típusú inverter gener....

hali! ha az LM324 szál el akkor meghajtó tarnyó és a müveleti közé rakj be egy 200ohm os ellenállást ha a multivibrátor szál el akkor egy 7805 stabot és 100nF kondit az ic-hezvetlen lehídegíteni és figyel arra hogy ne a tarnyókrol vedd le a 12v ot hanem a trafórol!

111 2011. augusztus 25. 22:51:09

Sziasztok!
A problémám az lenne, hogy a kapcsolásom működik... 5 percig amíg az IC-m úgy fel nem melegszik hogy elszálljon (kb 2 perc). Megpróbáltam elérakni egy stabot(7805)+diódát, De ezek is kisültek. Mindent külön hűtőbordára helyeztem amit kellett, hőleadási gond nincs.
a 2SC1061-et BD241C-vel helyettesítettem. Valami ötlet, megoldás, hogy az IC-im ne szálljanak el??

juhaszadam1356(@)citromail.hu 2010. március 14. 23:41:30

Üdv. Ezzel a kapcsolással az a gondom hogy ha beterheled akkor leesik a fesz! ez naggyon nem jó... ha beleraktok egy visszacsatolást és pwm.ben szabályoztok akkor már fasza a dolog! Én sokat szívtam ezzel mert ez volt a vizsgamunkám majd inkább csináltam egy saját tervet! jah és mégvalami felesleges bajlódni itt a helyfoglaló tranyóval 2 FET azt ugyan az és még kissebb meg pénztakarékosabb is
Ha valavalakinek kell akkor írjon a címemre! nah ÜDV

oszgab4878(@)freemail.hu 2008. szeptember 24. 23:45:48

A c1061 a 2sc1061 rövidítve!A 2N3055 az más tészta!

calibra93(@)freemail.hu 2008. augusztus 15. 16:13:54

sziasztok!

a C1061 az egy tranzisztor típus lenne?
vagy azok is 2n3055.

szaki 2008. június 08. 21:20:38

szétnézek ott!
De attol még jöhet majd a rajz:)
föleg ha nem találok jót.
akkor az IC a nagyfeszültség miatt ment tönkre benne.

szakuss 2008. április 08. 20:34:59

Nem rossz ez a rajz, csak hiányzik róla néhány dolog.
Pl.az IC-k elé betettem egy 7810-est,és a 12v-os tápra egy diódát a tüskék miatt.Így atombiztos volt,és az IC-k sem mentek tönkre 5 percenként.
Ha jól emlékszem, a cégnél talán még megvan az smps tápomnak a rajza,de most kb 2 hétig nem megyek melózni.
Úgyhogy addig várnod kell :)
Egyébként ha felmennél a Terminal.hu fórumára,ott találsz rajzokat is,/jobbakat mint az én régi astabil-os tápom/és persze rengeteget lehet ott tanulni.

calibra93(@)freemail.hu 2008. április 08. 00:00:31

Calibra93!

Igen erősítőhöz lenne a táp.:)
Irtam neked egy emailt erre a cimre, de nem válaszoltál.
Mondtad hogy ez a rajz hibás, és hogy át tudnád e küldeni a jó rajzot erröl.
De most felcsillant a szemem hogy tudsz egy 80 % os hatásfokkal rendelkező tápot:)
Arrol van dokumentációd?
Ha igen eltudnád küldeni erre a cimre? (szakamajszter@freemail.hu)
Megköszönném:)

Szakuss 2008. április 07. 20:30:36
