Világítás, fényvezérlés

230 V-os villogó

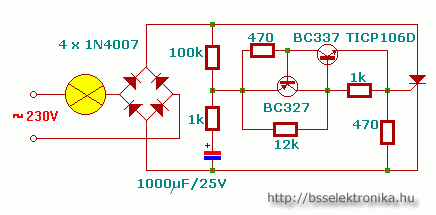

Egyszerű lámpa villogtató áramkör. A villogás frekvenciáját a kondenzátor és a 12k-s ellenállás határozza meg. A kondenzátor 470 és 1000µF között legyen, az ellenállás pedig 10-12k között. A TICP106 tirisztor maximálisan 2A, kapcsolására képes, ez kb 400W teljesítmény meghajtására elég. Nagyobb teljesítmény igény esetén a tirisztor helyett TIC206M triakot is lehet alkalmazni, ez 4A-el terhelhető.

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!
Nézettség:

Szint:


Szavazat:

Készült:
2006. november 22. 13:00

Vélemény:
17

Szavazat:
23

Mai látogató:
6

Utolsó látogatás:
2019. június 26. 17:44:53

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,7
23
  8  ★★★★★
  7  ★★★★
  4  ★★★
  2  ★★
  2  ★

Legújabb írás

Erősítők, előerősítők


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Sziasztok!Kb. 11 éves koromban építettem ilyet,csak abba kellett egy neon csőnek a gyújtó patronja és annak az egyik lábára ment a line és a másik lábáról folytatódott.nagyon jó és egyszerű.Véletlen szerűen villog,de viszonylag gyorsan megöli az izzót!!!

Feppa20   2012. március 19. 14:55:25

Az áramkört megépítettem és egyfolytában világít az izzó. Ha valaki tud működőképes áramkört ajánlani nekem, köszönettel fogadom e-mail címemre. Köszi!

tolnaip(@)-zárójel nem kell-hotmail.com   2011. július 28. 18:10:55

hát ez nevetséges én nem sokat értek hozzá de ez nem fog villogni max pulsálni

djrio(@)-zárójel nem kell-freemail.hu   2011. április 18. 07:54:03

Szerintem simán lehet az ott 25V-os mert az ellenállásokon leosztódik a fesz így nem kap direktbe 230-at

Body-Guard   2010. szeptember 10. 14:08:37

a kondenzátor tényleg csak 25V-os ? Nem 250V-os akar az lenni

tejfol(@)-zárójel nem kell-postafiok.hu   2010. május 19. 19:35:15

"szerintem a tranyók és az elkó nem tolerálná a váltófeszt. cska ezért" -> mért lenne váltó feszkó ezeken? nmtom, hogy aki ezt irta, milyen az ismerete, de én ugy tudom, hogy ott max lüktetö fesz van...

smsanyi88   2009. december 29. 23:54:49

hát ide se jutott sok ész. Elmondom mi hol van, mi mit bír, miért nem kerül oda váltófesz, ahol gond lenne vele. Az izzó jó helyen van, mert az egész kapcsolásnak a lényege, hogy mikor a tranyós rész produkál egy jelet a tirisztornak, amitől az rövidre zárja a graetzet, így az izzó mellett szinte 0 ohm lesz, addig világít. Eddig az órajel részt a feltöltött kondi táplálja. A tranyókat meg a kondit meg nem kell félteni a váltófesztől mert a graetz mögött van. Nézd át jól a rajzot mielőtt szarozol

mlukacsi   2008. december 28. 00:21:50

Ez egy kalap szar! Nem jó helyen van az izzó!

xxx   2008. július 14. 21:14:40

szerintem a tranyók és az elkó nem tolerálná a váltófeszt. cska ezért

uli   2008. április 07. 23:02:33

minek diódahíd mikor az izzót váltóárammal is lehet etetni?

kiss.szabolcs(@)-zárójel nem kell-almasi.hu   2008. január 15. 13:34:03
