Basszus kiemelő

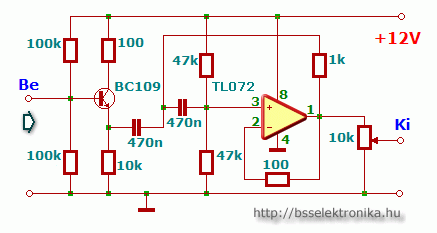

A kapcsolás segítségével 'dögös' mélyhang állítható elő (már amennyiben a hangfal bírja...) A funkciója, hogy a bemenetére kötött kisszintű jelből a mély összetevőket erősíti, a magasabb hangtartományt nem módosítja. A végfok elé célszerű bekötni. A TL072 IC-ben két műveleti erősítő egység található, így sztereo rendszerhez egy IC szükséges. A BC109 tranzisztorok közül a C jelűt érdemes választani a minél kisebb zaj érdekében.

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2006. november 26. 00:40

Alkatrész dokumentációk

BC109,

TL072

Statisztika

Vélemény:
70

Szavazat:
29

Mai látogató:
2

Utolsó látogatás:
2024. április 21. 23:38:12

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,8

13 ★★★★★

5 ★★★★

5 ★★★

3 ★★

3 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Sajnos ez teljesen rossz! A bemeneten hiányoznak a csatoló kondenzátorok!
A bemeneti emiterkövető rosszul van méretezve.
Az egytelepes táplálás sem szerencsés, de ha csatoló kondenzátorokat használunk még működik.
A hangolása nincs megoldva, pedig lehetne!
Ezt így senkinek nem ajánlom megépíteni! (sajnálom, hogy ezt kell mondanom!)

spica137 2018. október 20. 11:35:38

Mondtam hogy ez veszett fejsze nyele..
Még én is csodálkozom magamon, hogy kellett 5 perc mire kiszúrtam a pozitív visszacsatolást a rajzon, van itt az oldalon normális alul áteresztő szűrő, ezt ne építse meg senki, mert SOSE FOG MŰKÖDNI!!!

sanyaaa 2015. április 14. 01:41:48

Hali. Megépítettem TL072-vel egy hasonló rajzot pár módosítással (amit csatoltam is) és valami furcsa sípoló vagy ilyen magas frekvenciás zúgást hallani, úgy hogy a bemenetre semmi sincs kötve, tehát tényleg nem jó ez a kapcsolás erre a célra, ez tényleg inkább egy oszcillátor. Szóval erről ennyit a googlba találtam egész jó kapcsolásokat, inkább azokkal próbálkozom. Amúgy annyi kérdésem lenne, hogy a passzív aluláteresztő szűrő az is ugyanezt csinálná tehát, hogy kiemeli az alacsony frekvenciát azaz a mély hangot?

istyukiraly 2015. április 13. 18:19:06


Ez így hibás, a pozitív visszacsatolás miatt, egy frekvencia függő oszcillátort alkot, nem csoda hogy nem működik.

Sanyaaa 2014. február 11. 15:20:28

Vagy valamit mellé kötöttél, vagy hibás az ic
A TL sorozat nem a legalkalmasabb ezen célokra, inkább ajánlanám a NE4558-as vagy az NE5532-est (ez utóbbi kifejezetten szép jel átvitellel rendelkezik).
A TL sorozat nagy mértékben vágja is a mélyet, az alacsonyabb frekvencia tartományt nem képes élvezhetően vissza adni.
Viszont a kapcsolás Tervezőjétől kérdezném, hogy miért van benne az a pozitív visszacsatolás?

Sanyaaa 2014. február 11. 15:18:33

heló megcsináltam TL071-el de semmi, annyi ha adok rá tápot (9volt) az íc egy picit melegszik meg a hangszóró koppan. nem tudja valaki mi lehet a gond?

istyukiraly(@)gmail.com 2014. február 09. 19:04:42

Hali. Én egy hasonló kapcsolást használok fejhallgatóból kiszerelt basszus erősítőt. Na ez ugyúgy kiemeli a mélyet és azt továbberősítem egy saját készítésű erősítővel és jó is csak egy kicsit recseg! De nem tudom miért talán az erősítő nem bírja? valaki segítsen!

istyukiraly(@)gmail.com 2013. június 30. 21:06:14

Sziasztok!Igen helyettesítheted ,és úgy látom a lábkiosztás is stimmel. Peti!

dopeman1 2013. március 03. 20:57:09

Bocsi elirtam egy 358n-el???

adrian1013(@)freemail.hu 2013. március 02. 09:31:21

Sziasztok!
Volna egy kérdésem mert nem vagyok benne biztos, hogy lehet-e helyettesíteni az ic-t egy lm258n-típusuval???
