Egyszerű URH vevő

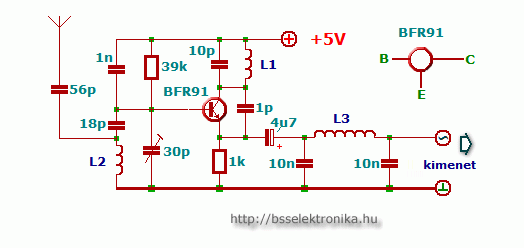

Egyszerű URH vevő, mely 1 MHz - 450 MHz-ig működik. A rajz az air sávra van hangolva. Az URH vevő, TDA2001 végerősítőhöz kiválóan alkalmas, de egyéb erősítőhöz is jó.
Tekercs adatok:
L1: 3 menet 0,3 mm átmérőjű réz huzal 3 mm vastagra tekerve
L2: 4 menet
L3: 20 menet litze huzal pl Sokol ferritre

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2010. május 31. 06:38

Alkatrész dokumentációk

BFR91

Statisztika

Vélemény:
16

Szavazat:
27

Mai látogató:
7

Utolsó látogatás:
Ma 19:08:55

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,8

11 ★★★★★

7 ★★★★

4 ★★★

2 ★★

3 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Bocs L2 t akartam írni

balazs 2013. szeptember 25. 06:56:48

Sziasztok!
A tekercsek engem is érdekelnének, valamint az hogy csak a 30pF al lehet hangolni vagy a vele párhuzamos L1 el is

balazs 2013. szeptember 25. 06:55:41

laci2 2013. július 24. 15:03:23

És ez Am vagy Fm rádió

Jani 2013. július 24. 14:23:09

Ezzel és egy komolyabb antennával van esélyem venni a NOAAt?

fulopdvd(@)gmail.com 2012. február 14. 08:19:00

Tocsa 666-nak. A HAm bazárban 2 db BFR91 150 Ft-ért kapható. Üdv.

oregzoli(@)citromail.hu 2011. július 18. 11:44:27

Ez egy szupreg vevő.Nem kell ehhez kf meg ilyesmi.Fiatal koromban sokat csináltam. Egy 2 tranyós hf. erősítővel hangszórót is jó erővel működtetett.
Egy a baja,hogy káros sugárzása van.Zavarhat közelben lévő tévét,rádiót.
Jó vételhez pontosan kell ráhangolni az adó frekvenciájára.Valami előtéttel -árnyékolt dobozban a káros sugárzás csökkenthető.

oregzoli(@)citromail.hu 2011. július 18. 11:39:09

Hali!
a tekercsek engem is érdekelnek hogy mekkorák legyenek, és hogyan lehet hangolni?

benjamin0606(@)freemail.hu 2011. április 05. 21:18:02

Sziasztok!
A BFR91-est milyen elterjedtebb, könnyebben elérhető (valamiből kiszedhető) tranzisztorral lehetne helyettesíteni?

tocsa666(@)freemail.hu 2011. február 13. 16:31:53

Sziasztok!
A tekercs adatokra lennék kíváncsi... pontosítani tudná valaki?
L1: 3 menet, 0.3 mm átmérőjű rézhuzal, 3mm vastagra tekerve? (Itt arra kell gondolunk, hogy 3mm átmérőjű tekercstestre és légmagos marad?)
L2: hasonlóan mint L1...
L3: egy sanyo rádiós ferritrudas litze huzalom is van... de most ezt a vastag ferritet tartsam meg vagy tekerjek egy 2-3mm átmérőjű ferritre a 20 menetet? Köszi!

ficsorzo(@)freemail.hu 2010. november 24. 19:28:04
