Tranzisztoros hangszínszabályzó

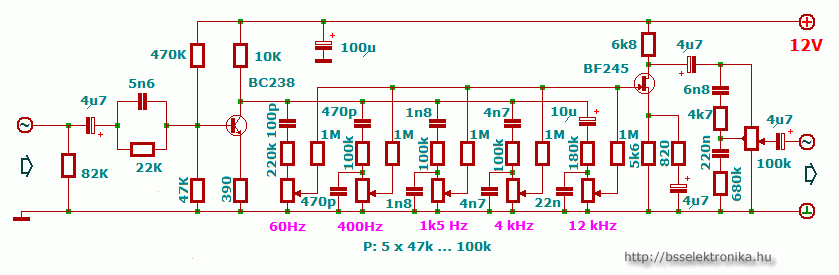

Grafikus hangszínszabályzó, ha tolópotikat alkalmazunk egymás mellett, akkor a csúszkák állása kirajzolja az átviteli karakterisztikát.
A hangszínszabályzót az előerősítő után, a végfok elé kell beépíteni. Az áramfelvétele mindössze 1 mA.
Nézettség:

Szint:


Szavazat:

Készült:
2008. április 03. 09:22

Vélemény:
17

Szavazat:
14

Mai látogató:
19

Utolsó látogatás:
Ma 21:08:37

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,4
14
  4  ★★★★★
  4  ★★★★
  2  ★★★
  2  ★★
  2  ★

Legújabb írás

Hangos kapcsolások


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

a bemeneti és a drainen lévő kimeneti csatolókondinak fóliát használjunk, nem drága viszont jobb hangminőséget ad.
az egész miskulancia végén levő kondi meg fölösleges. a végén a poti logaritmikus legyen, a hangszinszabályók lineárisak.

dickhead   2014. június 22. 18:40:58

Mindenkinek!
A fiatalok nem találkozhattak (már!) az úgynevezett leágazásos potméterrel, mert ma már csak a "nagyok" használnak ilyet. Létezik több leágazásos is, csak mi azt nem tudjuk megfizetni. Olyan helyen használják, ahol a leágazásokra frekvenciafüggő elemeket (R-C)kötnek, és azok, az aktuális potméter állás függvényében, avatkoznak be a frekvenciamenetbe. Mond valamit a LOUDNESS kifejezés? Ez, annak, a passzív elemekkel történő megvalósítása. Hangerő függő mély és magas hang emelés...
Korábbi volt NDK-s, VIDEOTON, ORION cuccokban is alkalmazták ezt a megoldást, ja, és mai, drága, NEM audió processzoros analóg erősítők is, már ahol engednek a lineáris átvitelbe beavatkozást!!!

hsandorka   2014. január 26. 19:02:46

Most van időm egy kicsit részletesebben:
Az első tranzisztoros tag egy földelt emitteres erősítő, számításaim szerint kb 25-szörös erősítéssel a visszacsatolás miatt. Ezt követi egy olyan fetes földelt sours-ú erősítő, amely keverőként működik a bemenetén található 1M-s becsatoló ellenállásokkal, amelyek a frekvenciafüggő feszültségosztók jeleit nyomatják be a 2. fokozatba. Ötletes kapcsolás, a végén elég annyi, amennyit korábban megbeszéltünk.
Szép napot: Abureka

Abureka   2014. január 25. 11:27:24

Nekem is lenne egy megjegyzésem.: mégpedig az,hogy Abureka-nak igaza van teljes mértékben ezzel a kapcsolással kapcsolatbanJa és Abureka segített nekem a legtöbbet a kérdéssel kapcsolatban amit korábban kérdeztem.Köszönöm a segítséged Abureka rendes vagyLenne még egy véleményem illetve hozzászólásom neon95-nek mégpedig az,hogy én még 4db azaz négy kivezetéses potmétert nem láttam amióta elektronikával foglalkozom már megbocsáss és neharagudj További szép estét mindenkinek

OLIVÉR   2014. január 24. 21:33:54

Két gyors megjegyzésem lenne:

1, A végén található, hangerőszabályzó kicsatoló kondenzátora teljesen felesleges, ugyanis az egyenfesz leválasztás a Fet Drain-réről már megtörtént korábban.

2, Ha a Fet kicsatoló kondenzátorára kötjük - csak úgya natur - a kimeneti potit, a kapcsolás akkor is működni fog, és megoldódik Olivér problémája is. A legutolsó kondi ez esetben is felesleges.

Abureka   2014. január 24. 08:56:33

Kedves OLIVÉR potméterek nagyrésze középkivezetéses

neon95   2014. január 22. 20:37:02

Ja és még annyit fűznék hozzá a középkivezetéses potméterrel kapcsolatban,hogy a GOOGLE-keresőbe is beírtam az említett középkivezetéses potmétert és ott nem is talál ilyen alkatrészt

OLIVÉR   2014. január 19. 15:41:47

Sziasztok!Egy olyan kérdésem lenne,hogy nekem nem teljesen egyértelmű ezen a kapcsoláson az ami a kimeneten van az a 100KR-os potméter.Miként és hogyan kell azt az alkatrészt bekötni?Mert én még sem nem láttam középkivezetésest potenciométert sem nem hallottam mástól ilyen alkatrészrőlTehát ha van aki értelmes és egyértelmű választ tud adni nekem ezzel kapcsolatban az kérem írjon

OLIVÉR   2014. január 19. 15:17:50

Sziasztok!

Egy nagy kérésem lenne. Valaki meg tudná nekem ezt építeni? Természetesen nem kérem ingyen

bsanyi2(@)-zárójel nem kell-t-online.hu   2008. október 29. 11:38:33

A 100 kilós poti a fiziológiai hangerőhöz kell.

tom(@)-zárójel nem kell-tom   2008. április 07. 20:54:52
