Digitális óra PIC-el

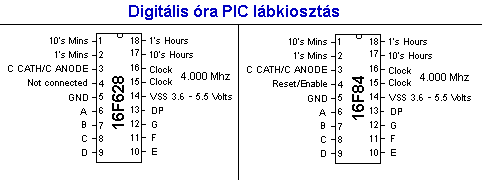

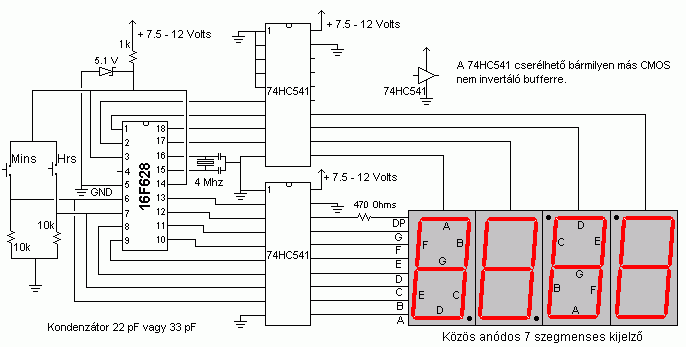

Az órát el lehet készíteni PIC 16F628-cal is (én ezzel csináltam, mert ez olcsóbbb) és PIC 16F84-el is. A kettő között az a különbség, hogy a hex file más. Egyébként a kettő processzor lábkiosztása ugyanaz. A 74HC541 IC a kijelző meghajtásának "terhét" veszi le a PIC port kimeneteiről.

A hozzá tartozó hex fájl mindkét PIC-hez letölthető (16f84_ora_hex.zip).
Nézettség:

Szint:


Szavazat:

Készült:
2005. augusztus 08. 10:30

Vélemény:
19

Szavazat:
6

Mai látogató:
46

Utolsó látogatás:
Ma 22:30:33

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,7
6
  ★★★★★ 0
  ★★★★ 4
  ★★★ 2
  ★★ 0
  ★ 0

Legújabb írás

Erősítők, előerősítők


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

A forráskódot nem lehetne felrakni?

oldboy3(@)-zárójel nem kell-freemail.hu   2010. december 09. 23:12:50

miért van fordítva a második kijelző

x   2010. szeptember 11. 11:40:36

helo
lenne egy olyan kérdésem hogy megkaphatnám a nyák rajzot ehhez az órához és a beültetési rajzot is?
lécci erre az e-mail-re küldjétek el.
előre is köszi.

szabo.balazs(@)-zárójel nem kell-datatrans.hu   2010. szeptember 01. 15:15:41

Szerintem így van megspórolva a kettőspont az óra és a perc között.

hmgkx01(@)-zárójel nem kell-gmail.com   2010. augusztus 29. 17:57:00

De külső óra jele van,nem a belsőt használja.Nekem meg az lenne a kérdésem,hogy a második kijelző miért fordítva van benne??

envagyoke65(@)-zárójel nem kell-freemail.hu   2010. május 06. 00:32:35

PIC16F84 4MHz, vagy PIC16F268 szintén 4MHz.

_jani_   2010. május 04. 15:04:10

az a kérdésem hogy milyen PICF84-es kell a működéséhez?
Mert van 4Mhz-es és 20 Mhz-és is
előre is köszi 20 Mhz-es: http://http://www.hestore.hu/termek_10024639.html] 4 MHZ-es: [LINK=http://http://www.hestore.hu/termek_10001297.html

ampervadasz94   2010. március 15. 10:58:52

Sziasztok.
Nem tudná valaki átírni a programot 24 órás változatra?

zozo0320(@)-zárójel nem kell-citromail.hu   2009. március 06. 11:11:35

Sokkal egyszerűbb lenne az egész áramkört stabil +5V-ról hajtani.

van   2009. január 01. 23:21:01

A dolog már ott sántít, hogy a 74hc541 ic max. 5,5V - 6V Vcc. 12V-ot biztos nem bír ki sokáig.Szerintem a csak a C típus és a CD 40XX IC-k 12V-osak.
Üdv.:Zoli

zozo0320(@)-zárójel nem kell-citromail.hu   2008. december 29. 16:46:08
