FM adó 2W

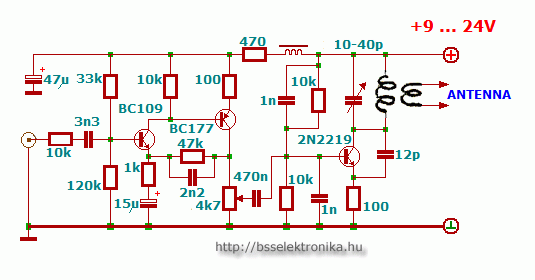

Ez egy nem túl bonyolult 2W-os FM adó, amivel akár 3km-es hatótávot is el lehet érni.
Az L1, (a rezgőkör tekercse) az 3-4 menet 1mm-es Cuz-ból 10mm-es belső átmérőre. Az L2, (az antenna tekercse) az 1-2 menet 1mm-es Cuz-ból az L1-re tekerve. Az RFCJ vagyis a fojtótekercs a forrás szerint V220J ferritet használ, de szerintem egy sima radiális fojtó is megteszi. Az antennáról nem tudok sokat, de valószínűleg egy negyedhullámhosszos antenna jó lesz.
Simán rá lehet kötni PC-t, TV-t, MP3-at, vagy kondenzátormikrofont.

Sok sikert az esetleges utánépítéshez!
Nézettség:

Szint:


Szavazat:

Készült:
2010. január 08. 15:32

Vélemény:
13

Szavazat:
8

Mai látogató:
4

Utolsó látogatás:
2024. március 28. 08:37:23

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,4
8
  4  ★★★★★
  3  ★★★★
  1  ★★★
  0  ★★
  0  ★

Legújabb írás

Rádiós


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Mi a kimeneti rf jel frekvenciatartománya? VHF 1 tv videó jel mellé kellene hangot modulálnom. Erre a célra jó ez a kapcsolás, vagy ismer valaki olyat amilyet keresek?

floppyorokseg(@)-zárójel nem kell-gmail.com   2020. május 17. 14:52:48

Ilyenekkel szenvedni... 10000ért egy digit 5 wattost lehet venni ebayen ☺

alienmik(@)-zárójel nem kell-hotmail.com   2019. február 01. 21:56:32

A 2n2219 az 800 mW-os tranyó, sztem ha 2 nem is, akkor közel 1 W kinyerhető a szerkezetből, de több benne a mikrofon erősítő mint az rf erősítő rész.. érdekes ez a kapcsolás nekem :D

nyfbeadando(@)-zárójel nem kell-freemail.hu   2014. július 19. 13:47:46

Sziasztok!
Valaki tudna küldeni nyák-tervet?
E-mail: erdoskriszta@freemail.hu
Előre is köszönöm!

erdiboni   2013. november 22. 20:18:16

Szerintetek ez a fojtó jó lenne hozzá?:http://www.hestore.hu/prod_10026344.html
Ha nem akkor a hestore-n kaphatók közül melyik
lenne jó hozzá?

Előre is köszi!

peti   2012. április 14. 16:53:45

Mi egy kis hatókörü rádiót szeretnénk csinálni de már 2 db.-t csináltunk és a hangolással baj van úgyhogy aki tud "segíteni a hangolásban,, az kérem SEGÍTSEN!!!
e-mail. powerradio@citromail.hu

e-mail   2011. április 03. 22:33:23

Üdv. Hát már bocsánat de ha ebből a kapcsolásból valaki ki tud "szedni" 2Watt RF teljesítményt, hát fejet hajtok előtte! A 2N2219-el felépített oscilátor önmagában nem adó, igy max 100-150 mw ami talán elérhető. Amit még nem értek hogy minek a két tranzisztoros bemeneti erősítő, mert egy is bőven sok.

ati274(@)-zárójel nem kell-freemail.hu   2010. december 21. 14:34:25

Ne legyetek már ennyire gyámoltalanok!

A trimmerkondenzátor oda van írva: 10-40pF.
A folytótekercset sem kell túllihegni, annak szinte csak alsó határa van, és az a feladata, hogy a nagyfrekvencia ne jöjjön át az oszcillátorból az előerősítőbe. 10-20uH biztosan elég!

10uH 100MHz -en jóval több, mint 20dB -es elnyomást eredményez a 470ohm felé.

szucsip(@)-zárójel nem kell-index.hu   2010. augusztus 15. 00:54:52

"Nick: SS

Dátum: 2010-01-10 22:15:39
jah bocs vissza szivom ! én voltam figyelmetlen de te is !!!"


Ha ezt nekem címezted, akkor elmondanád, hol voltam figyelmetlen?

zolee1209   2010. január 15. 11:21:00

A tekercs adatai, és az hogy mekkora bemeneti jelet szabad adni neki engem is érdekelne.

kösz

danielnagy95(@)-zárójel nem kell-freemail.hu   2010. január 13. 17:59:51
