Időzítő kapcsolások

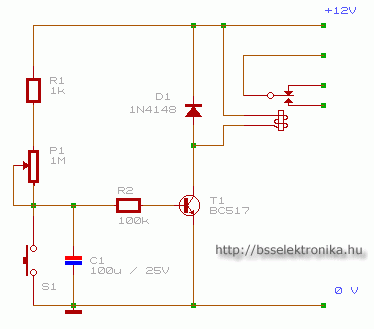

Bekapcsolási késleltetés 1.

A jelfogó meghúzása a tápfeszültség megjelenése után késleltetve történik. Bekapcsoláskor ha a kondenzátor feszültsége meghaladja a tranzisztor BE küszöbfeszültségét, akkor a jelfogó meghúz. Ezután amíg a tápfeszültség jelen van, addig a jelfogó behúzva marad. Az S1 gomb hatására a kondenzátor kisül, és az elengedése után az előbb leírt késleltetési folyamat zajlik le.

Kikapcsolási késleltetés

Ennek a kapcsolásnak a működése hasonló az előzőéhez. Itt a gomb megnyomása után a késleltetés lejártakor elenged a jelfogó.

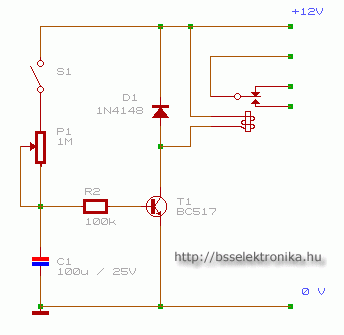

Bekapcsolási késleltetés 2.

Ez a bekapcsolási késleltetés működésében hasonlít az első változatra, azonban ott lehet alkalmazni, ahol a tápfeszültség mindig jelen van, de mégis szükség van kapcsolási késleltetésre.

A rajzokon feltüntetett alkatrész értékekkel a második rajz (kikapcsolási késleltetés) maximális időzítése kb 1 perc, míg a másik két rajz esetén kb 15 s. Ennek oka: a 2. rajznál a kondenzátor 12 V-ról 1,2 V-ra sül ki, a másik két változatnál pedig 0 V-ról 1,2 V-ra töltődik fel. Ha hosszabb időkre van szükség, akkor a kondenzátor értékének módosításával lehet kísérletezni: minél nagyobb a kondenzátor, annál nagyobb lesz a késleltetés ideje.

Pontos időzítésre ezek az áramkörök nem megbízhatóak, erre a célra alkalmazható az IC-vel megépített változat.

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2001. augusztus 10. 21:12

Alkatrész dokumentációk

BC517

Statisztika

Vélemény:
29

Szavazat:
17

Mai látogató:
15

Utolsó látogatás:
2024. április 18. 23:40:32

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

4,1

10 ★★★★★

2 ★★★★

2 ★★★

2 ★★

1 ★

Legújabb írás

2021-02-08 13:37

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Tökéletesen működik! A kikapcsolás időzítést építettem meg, perfekt! :)

gyunagyos 2016. június 17. 09:28:26


A dióda a relé miatt van bent. Az a feladata, hogy megvédje az áramkört a relé kikapcsolásakor fellépő feszültségtől

rambo455 2015. február 28. 21:31:34

Én a "Bekapcsolás késleltetés 2"-t építettem meg, egy memóriás mágnes-zárnak kellett 500-800ms idejű impulzust adni. A dolog két relével van megoldva. Az egyik direktbe kapja a proximity olvasóról a 12v vezérlő feszültséget ami több mint 2s-ig tart, és ez a relé az S1 kapcsoló, ami indítja az időzitőt is. A másik relé bontójára van kötve a zár és az idő letelte után meghúz, így megvan a kellő impulzus. Az első relé NC-je pedig kisüti a kondit azonnal, amikor a fesz megszűnik és a relé visszabillen. Én TIP120-szal építettem 10k-s ellenállásal és 10k-s potival.
Az első beépítésnél a 4148 valamiért elszált és a táp zárlatba ment. Ezt az olvasó epromja nem nagyon szereti.

Ha kihagyom a diódát a TIP120 bírni fogja?

demeterz(@)invitel.hu 2015. február 28. 18:42:58

Üdv, a két kapcsolást hogyan tudom kombinálni? táp rákapcsoláskor késleltetve indul és gombnyomásra késleltetve kapcsol ki? köszi

djuri 2014. december 22. 21:29:01

Megépítettem tökéletesen üzemel, 100K ellenállás a poti helyére az 15mp pont elég. Ezer köszi!!!

Pubby 2014. december 10. 21:21:34

dani.csonka
Ha nem tudsz kérdezz, de ne okoskodj!
Azok a diódák fesz megfutás védelem céljából vannak ott, és antiparalel kell kötni őket, vagyis helyes a bekötés.
Ha nem teszed be egyszer csak azt veszed észre, ha nagyobbat szikrázik a relé és tönkre vágja a tranzisztort és győzzed cserélgetni.

sanyaaa 2014. június 15. 23:45:42

Nincsenek fordítva a diódák! Ha fordítva lennének, akkor nem a relé felé folyna az áram, hanem zárlat lenne a +- között és attól elszállna a tranyó. Nézd meg jobban: Ha a tranyó vezet, a relé megkapja a +t direktben, a -t pedig a tranyón keresztül. Kell oda az a dióda és így kell oda!

ferihegy 2014. június 15. 20:40:32

Nem azért de mintha fordítva lennének azok a diódák....

dani.csonka(@)gmail.com 2014. június 15. 13:04:11

Sziasztok én Kismaszek kollega írását helytállónak találom és szeretném megtudni h h lehetne elérni h egymás utáni kapcsolásokra is működőképes legyen a
Bekapcsolás késleltetés 2 !?

"az az egy pici hiba van benne, hogy a kondenzátor nem sül ki azonnal, így egymás utáni kapcsolásra nem igazán alkalmas."

pls valaki segítsen !!

Búgócsiga 2014. április 25. 19:58:02

A "Bekapcsolási késleltetés 1." körben a nyomógomb megnyomásakor kicsit meredeknek érzem 100uF kisütését mindenféle áramkorlátozás nélkül. Nem próbáltam ki, de tennék a gombbal sorba kötve egy 100R körüli ellenállást.

zlhu 2013. május 02. 14:52:00
