PC HDD foglaltság mérő


Fotó: Buczkó István Viktor buczivik@freemail.hu

A kapcsolással a PC-t lehet egy kicsit tuningolni optikailag. Az LM3914 bemenetére az eredeti alaplapi HDD LED csatlakozóról jön a jel. Attól függően, hogy milyen sűrűn villan(na) fel a HDD LED, tölti a 4,7 mikrós kondit, aminek ennek függvényében változik a feszültsége. Az IC pedig a bemenetén lévő feszültségtől függően kapcsolja a kimenetén a LED-eket. A tápfeszültséget a PC tápcsatlakozóról lehet levenni.
Nézettség:

Szint:


Szavazat:

Készült:
2006. április 25. 10:01

Vélemény:
56

Szavazat:
22

Mai látogató:
3

Utolsó látogatás:
Ma 00:39:08

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,1
22
  12  ★★★★★
  4  ★★★★
  4  ★★★
  1  ★★
  1  ★

Legújabb írás

Hűtés, fűtés


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Új NYÁK, ha kell valakinek itt a link:http://adf.ly/E2IL9
a bemenetek: l+ és l- a ledeknek a bemenetei.
a Nyákot sprint layout 5-ben tudjátok megnyitni.
Kellemes utánépítést!

Boostocska   2012. október 25. 20:16:34

Ez a kapcsolás működne a router link ledjével is? kvázi internethasználat jelző?

ARCT Elektrik   2012. augusztus 26. 19:44:58

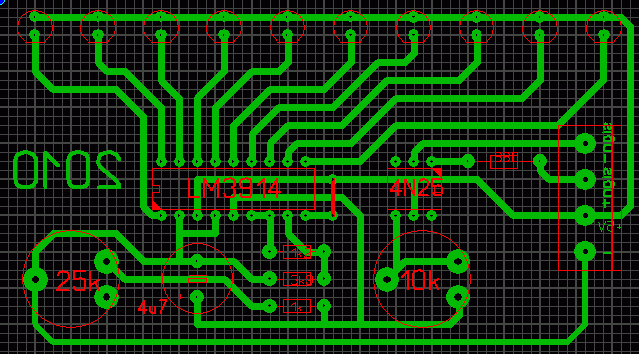

Ha valakinek kell a Sprint Layout-tal elkészített NYÁK-terv az innen letöltheti: http://adf.ly/1614934/hdd-ledlay
