Digitális

Léptetőmotor vezérlés

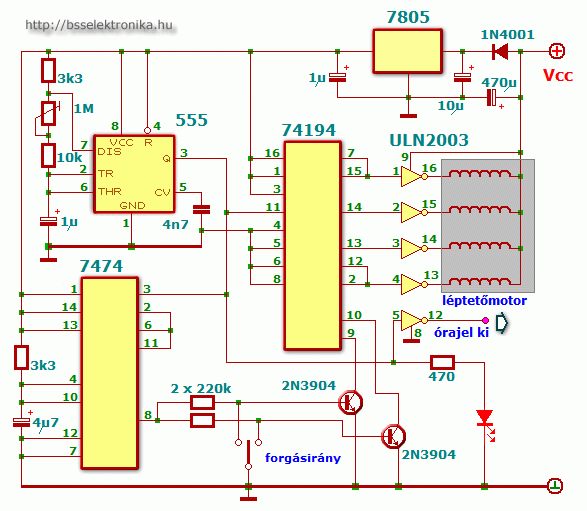

A kapcsolás jól működik és pár kapuval össze lehet illeszteni az ütemvezérlővel is amit korábban küldtem be. A tápfeszültség értéke (Vcc) a léptetőmotortól függően 12...24V lehet.

  Cikk adatlapja

Nézettség:

Szint:


Szavazat:

Készült:
2010. szeptember 06. 21:51

  Alkatrész dokumentációk

1N4001, 2N3904, 555, 7474, 7805, ULN2003

  Statisztika

Vélemény:
13

Szavazat:
29

Mai látogató:
2

Utolsó látogatás:
Ma 15:16:16

  Értesítő, kedvencek

Bejelentkezés után használható funkció!

  Cikk értékelése

Értékeld a cikket!
☆ ☆ ☆ ☆ ☆
Szavazatok
4,0
29
  17  ★★★★★
  3  ★★★★
  4  ★★★
  3  ★★
  2  ★
Az írást küldte:

Legújabb írás

Rádiós2021-02-08 13:37


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Helló!

NYÁK tervet tud valaki küldeni, vagy feltenni ide? Ez a rajz milyen programmal készült?

Üdv.:
David

David   2014. március 23. 12:33:38

Bocs de ehhez képest L297 meghajtó L298 végfok is fény évekre van, és most sem kell a szervó, aki nem kíván nagy nyomatékot és nagy sebességet, van az új 3fázisú léptetők divisztepp IC-vel.
Üdv Laci (felhasználó)

agravo(@)-zárójel nem kell-gmail.com   2011. szeptember 09. 10:29:24

koszonom szépségesen

csiga   2010. szeptember 12. 22:58:18

Hali . azért megy ki az az orajel hogy ne keljen a következö fokozathoz külön épiteni egyet . a 1M potival a kitöltési tényezöt lehet álitani ha nem tévedek e majd a többiek megmondják

Hali   2010. szeptember 11. 12:46:52

miért van ott az a kimeneti órajel! minek menjen az ki onnan (frekimérőhöz vagy mi?) és hol lehet változtátni a forduletszámot (talán az 1mohm-os potival)

csiga   2010. szeptember 11. 11:50:40

Sziasztok, ha 6 kivezetésed van a motoron akkor nincs a motoron bellül összkötve a 4 tekercs nézz utána neten hogy hogy kell megolndani én nekem most nincs idöm leirni

cool   2010. szeptember 10. 15:40:09

üdv
Nagyon tetszik a kapcsolás, érdeklődnék, hogy 6 kivezetéses motorhoz jó-e?
Üdv!

hirvadho(@)-zárójel nem kell-gmail.com   2010. szeptember 10. 09:32:23

Szívesen!

soundmaster   2010. szeptember 08. 18:06:14

Köszönöm a gyors választ örök hála

cool   2010. szeptember 08. 11:40:54

cool:
az elektrokonthánál lehet kapni 74194-et 50Ft.

soundmaster   2010. szeptember 07. 19:35:17
