BSS elektronika - Ütemvezérlő

Ütemvezérlő

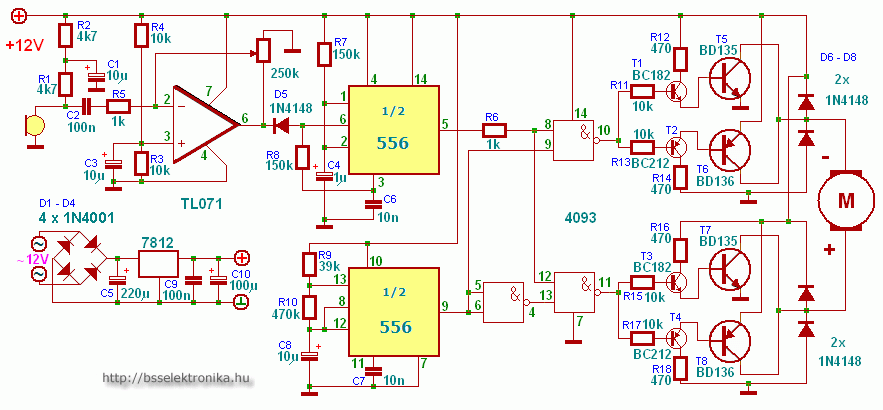

Ez egy frankó ütemvezérlő diszko fényekhez. A zene ütemére forgatja a motort jobbra- balra. Egyik srác tervezte a sulimból.
Aki ért hozzá nézze át, mert van egy kis hibája a kapcsolásnak: ha gyors ütemet kap vagyis ha gyors a zene akkor néha 2-3 at fordul egyirányba a motor, és aztán fordít polaritást. Valahol az R9 és R10 es ellenállásnál lesz a gond, de még nem kísérleteztem vele.

Cikk adatlapja

Nézettség:

Szint:

Szavazat:

Készült:
2007. június 27. 11:05

Alkatrész dokumentációk

1N4001,

1N4148,

4093,

556,

7812,

BC182,

BC212,

BD135,

BD136,

TL071

Statisztika

Vélemény:
37

Szavazat:
17

Mai látogató:
20

Utolsó látogatás:
Ma 17:46:32

Értesítő, kedvencek

Bejelentkezés után használható funkció!

Cikk értékelése

Értékeld a cikket!

☆ ☆ ☆ ☆ ☆

Szavazatok

3,8

7 ★★★★★

4 ★★★★

3 ★★★

2 ★★

1 ★

Legújabb írás

2025-01-01 15:06

VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Helló Norbi!Annak idején mikor én megépítettem innen ezt olyan volt mint a Quad 405 ha elsőre nem jó akkor kuka az egész, mert sose lesz jó.Mikróvezérlők korában nem értem miért ezt akarod megépíteni holott annyi szép alkalmas proci van a világon AVR,PIC.... Nekem van több ilyen vezérlőm amik mikróvezérlő köré épültek és hibátlanul működik mind a 3. Persze meg kell tanulni programozni MikroC-ben programot írni gyerekjáték szinte.Kis gyakorlással profi lehetsz. Ha írsz privát üzenetet tudok mutatni referenciát.

bertben3(@)freemail.hu 2014. augusztus 15. 17:41:59

Nekem müködik de nem ütemre reagal. Tudja valaki miert?[COLOR=#800000][/COLOR]

Norbi123 2014. augusztus 14. 21:26:11

Sziasztok!Olyan kérdésem lenne hogy ezt a kapcsolást lézershowba szeretném használni és 2 v. 3 motort használnék és hogy erre rálehet kötni több motort is mert a rajzon csak egy van rajta.MEg a másik hogy ha jackről szeretném hajtani azt meglehet valósítani?

szaky27(@)freemail.hu 2011. szeptember 25. 15:44:31

Szia! A segítséged szeretném kérni. Építeni szeretnék egy stroboszkópvezérlőt. Olyanra gondoltam, ami 2 csatornás,(egyszerre és felváltva is villogta), ha akarom egy gomb megnyomásáva én is tudok villanást indítani és a legfontosabb, egy kondenzátormikrofon segítségével a zene ütemére is képe villogni. Segítséged előrre is köszönöm Miksi Gábor

miksigabor(@)gmail.com 2011. február 20. 22:23:33

Azt elfelejtettem, hogy nekem csak az R6-ig kellett a kapcsolás, mert egy LED-et akarok hajtani vele. Néha azért felvillant, de nem stabil a működése...Tehát előre is köszi!

kisbuxy(@)jzo.hu 2009. szeptember 28. 17:57:44

Sziasztok!Nem tudom, hogy baj-e, ha az egyik elko 63V a másik meg 50? Csak ilyet tudtam venni. Lehet, hogy ezért nem működik?Előre is köszönöm a segítséget.

kisbuxy(@)jzo.hu 2009. szeptember 28. 17:53:41

ÜdvNem lehet, hogy valamelyik tranzisztort fordítva kötötted be?Az egyik irányba átengedi a feszt, a másikba nem.

totti19930101(@)freemail.hu 2009. szeptember 26. 14:58:52

Üdv! Megépítettem a kapcsolást és nekem "működik" Csak annyi a baj hogy egy irányba forog de azt ütemre Aki tudja miért az írja meg.

Holubek HE.HU 2009. szeptember 21. 20:37:23

mikrofonnak elektret mikrofon kell az előfeszítés miatt (R1-R2), de ha D5re kötöd a 0,775Vot az is jó lehet, de én még nem próbáltam

soundmaster 2009. január 08. 12:58:51

Sziasztok!Az lenne a kérdésem, hogy milyen mikrofon szükséges ehhez a kapcsoláshoz? Illetve, ha vonalszinttel hajtanám, és elhagynám a műveleti erősítőt, az úgy jó lenne? Így ugye közvetlenül D5-re kellene küldeni a jelet?Előre is köszönöm a segítséget! Üdv: FazksG

FazksG(@)hehe.hu 2008. december 24. 13:01:23
