Nagy teljesítményű 230 V-os inverter 2.

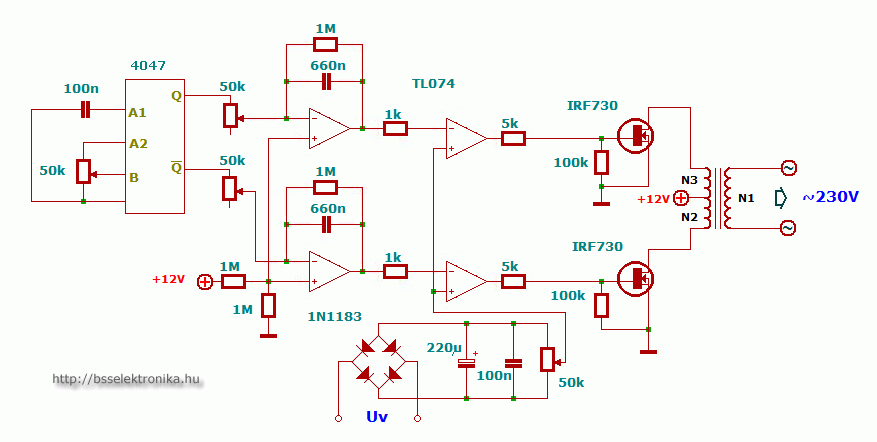

12V-230V átalakító. Ez a kapcsolás saját tervezés, a Technikusi vizsgamunkám. A kapcsolás meg lett építve ki lett próbálva és rendeltetésének megfelelően működik! A megépítését csak gyakorlott embereknek ajánlom mert fontos a részegységek megfelelő működésének ismerete a beállításához!

A kapcsolás a legtöbbel ellentétben önmagát szabályozza terheléstől függően. Én egy számítógép szünetmentes tápegységnek a trafóját használtam és a trafónak a saját visszacsatolását. Amennyiben nem rendelkezünk ilyennel a 230-as ágról is vissza lehet csatolni csak az már egy kicsit bonyolultabb.

A kapcsolás lényege, hogy felváltva szaggatja a feszültséget a középcsapolásos trafó tekercsein keresztül, így feszültséget/áramot indukálva. A fő szaggatást a 4047-es IC végzi a kapcsolás elején. A végére bármilyen MOSFET rakható csak válasszunk minimum 40V és 3-4A fölöttit, természetesen ha nagyobb teljesítményigényünk van akkor olyan FET-et kell választani.

Amennyiben kérdése lenne valakinek írjon a E-mail címemre! (kérem azért tárgyat nevezzetek meg!) Jó utánépítést, és sikeres munkát kívánok!

FIGYELEM!

A kapcsolás elkészítésekor fokozottan ügyelni kell a hálózati feszültség miatt az érintésvédelmi szabályok betartására!
