Alapok

Tápegység IC-k bekötése


7805 .. 7824
Imax=1A
78M05 .. 78M24
Imax=500mA
78L05 .. 78L24
Imax=100mA
7905 .. 7924
Imax=-1A
79M05 .. 79M24
Imax=-500mA
79L05 .. 79L24
Imax=-100 mA

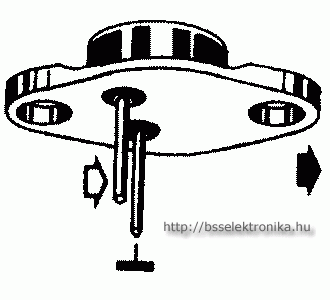

LM317K
Imax = 1,5 A
Uout = 1,2 .. 37 V

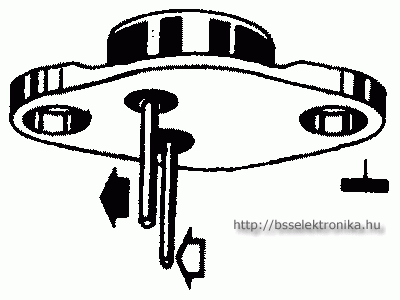

LM309K
Imax = 1A



LM323K
Imax = 3 A



Uout = 5 V



A tápegység IC-k bemenetére maximálisan megengedett feszültségek:


7805   35 V   7905   -35 V
7806   35 V   7906   -35 V
7808   35 V   7908   -35 V
7812   35 V   7912   -35 V
7815   35 V   7915   -35 V
7818   35 V   7918   -35 V
7824   40 V   7924   -40 V
