LED-es villogó Schmitt tiggerrel

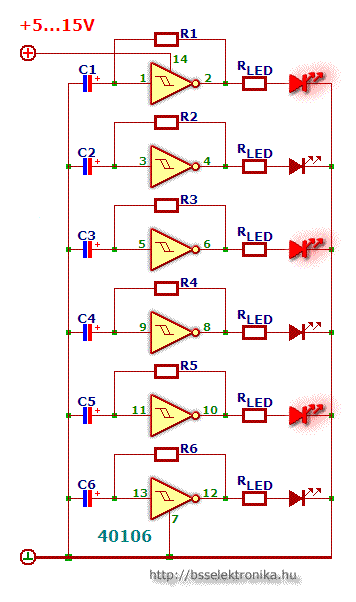

Nagyon egyszerű kapcsolás, mely egyszerre 6 LED-et villogtat látszólag véletlenszerűen. Az áramkör fő eleme a 40106 típusú CMOS IC. Az IC 6 Schmitt triggert tartalmaz, ezek astabil multivibrátor kapcsolásban működnek. A multivibrátorok frekvenciája az R1...R6 és C1...C6 értékeitől függ.

A frekvencia kiszámítására a képlet: f = 1/(0,5*R*C), ahol az ellenállás ohmban, a kondenzátor faradban írandó be.

Az RLED ellenállások értéke a tápfeszültségtől függ, 5V-nál kb 470 ohmos szükséges.
Nézettség:

Szint:


Szavazat:

Készült:
2011. szeptember 13. 13:56

Vélemény:
13

Szavazat:
10

Mai látogató:
17

Utolsó látogatás:
Ma 21:20:18

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
3,5
10
  3  ★★★★★
  3  ★★★★
  1  ★★★
  2  ★★
  1  ★

Legújabb írás

LED-es kapcsolások


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Sziasztok!
Valami hasonlóra lenne szükségem, lassú sebességgel. Ezzel nincs gond, de azt szeretném, hogy a LED-ek lassan kezdjenek világítani és lassan aludjanak ki. Hogyan lehetne ezt kivitelezni?

Vipera   2016. december 21. 22:08:43

Vagy elhibáztál valamit a kapcsolásban, vagy nem jó az IC.

Ember   2014. december 14. 16:45:26

Sziasztok!
Tudnátok abban segíteni hogy miért van az hogy nekem csak simán világit a LED? És csak akkor ha 1db van benne. Ha benne van 6db akkor nem világít semelyik LED sem

Tomy   2012. november 28. 19:16:25

"OFF"

Kérdésem az lenne, hogy ezeket a feltöltött rajzokat, amikben a LED-ek is villognak, mivel készítitek, milyen programmal és letudok-e ilyet valahonnan tölteni, mert könnyebb lenne egy vázlatrajzot is készíteni vele...

Köszönöm, ha válaszoltok...

MikRobi   2012. október 19. 00:38:03

Üdv...

Kérlek benneteket, segítsetek összehozni egy alkatrész rajzzal, hogy mi kell és hová és milyen alkatrészt, hogy a lenti Link alapján működjék az elgondolásom...

http://www.bsselektronika.hu/index.php?w=j5njtW3ozo&scroll=comment

Köszönöm előre is, bocsi, de fölöslegesnek tartom ide megint ugyan azt beírni, amit itt be Linkeltem...
Kérlek nézzétek meg a Linket, KÖSZÖNÖM !

MikRobi   2012. október 19. 00:28:05

Szerintem nem fog egyszerre villogni, az alkatrész értékek között van annyi eltérés a tűrésen belül.

mz/x   2011. október 07. 08:25:26

Hali!
ha 1 másodperces villogást szeretnék akkor a frekvencia az 1 Hz ugye?ha mindre u.azt a kondit és ellenállást teszem akkor egyszerre villog az összes? ti mekkora ellenállást és kondit használtatok?

daxi-pepipe(@)-zárójel nem kell-hotmail.com   2011. október 06. 19:34:31

a potit az R1...R6 helyére szereld (6 db-ot), azzal lehet változtatni a frekit

pl   2011. szeptember 19. 00:30:14

http://www.hestore.hu/prod_10021678.html

ttttt   2011. szeptember 18. 18:02:20
