Feszültség polaritás váltó

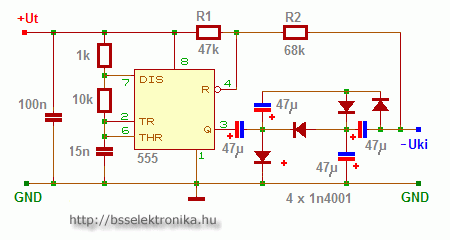

Az áramkör a testhez (földhöz, a közös áramköri ponthoz) képest negatív feszültséget állít elő 555 típusú timer IC segítségével. Ebben az ágban néhány mA terhelhetőséget biztosít, ez azonban általában elég szokott lenni.

A kapcsolás tápfeszültségének +5...+12V között kell lennie. A kimenetén ugyan ekkora, de ellentétes polaritású feszültség jelenik meg. Ennek a nagyságát meg lehet változtatni az R1 vagy az R2 ellenállás értékének változtatásával. Az R2 a kimenő feszültség érzékelője, tehát ha a kapcsolás után további szűrés van, akkor ennek az ellenállásnak oda kell csatlakoznia.
Nézettség:

Szint:


Szavazat:

Készült:
2005. április 13. 09:00

Vélemény:
10

Szavazat:
4

Mai látogató:
6

Utolsó látogatás:
Ma 14:19:48

Bejelentkezés után használható funkció!
Értékeld a cikket!

Szavazatok
4,5
4
  2  ★★★★★
  2  ★★★★
  0  ★★★
  0  ★★
  0  ★

Legújabb írás

Erősítők, előerősítők


VÉLEMÉNYEK, HOZZÁSZÓLÁSOK

Feszültség Váltó áramkör: https://easyeda.com/Steelplate45/Current_to_Voltage_Converter-nBNLIGEo8

FeatherG   2016. december 16. 11:40:15

Igen, adja magát, csak nem megoldható. Éljen a VW!

vardaernak(@)-zárójel nem kell-freemail.hu   2016. december 15. 18:03:54

Szerintem az adja magát, hogy a csatlakozót megfordítsd, és ne elektronikát építs. Egyébként ablak mozgató motorhoz sem jó ez a kapcsolás.

mz/x   2016. december 14. 07:19:34

Üdv!

Bocsánat, elírtam. Valóban nem ablaktörlő, hanem az ablak mozgató motor vezérlésre kellene. Alapesetben + vagy - 12V megy be, attól függően, hogy az ablakot le vagy fel akarjuk mozgatni. Motort ez csak vezérli, a tápot külön vezetéken kapja.
Az alap probléma azonban az, hogy valami csoda folytán mindig ellentétes polaritású áramot kap, mint kellene (valószínű, hogy rosszul cserélték ki a motort és pont ellentétes lett), így viszont, mikor le akarom húzni, felmegy és fordítva.
Adná magát, hogy valamivel megfordítsam a jel polaritását, tehát, hogy amikor alapesetben + megy be, akkor átalakítja --á és fordítva.

vardaernak(@)-zárójel nem kell-freemail.hu   2016. december 13. 14:26:18

Ez ablaktörlő vezérlésre nem alkalmas, nem arra való!

mz/x   2016. december 13. 07:13:34

Heló!

Arra lennék kíváncsi, hogy ez a kapcsolás csak pozitívból tud-e negatívat csinálni, vagy esetleg fordítva is működik?
Mert nekem egy ablaktörlő vezérléséhez kellene megfordítanom a polaritást negatívról pozitívra vagy épp pozitívról negatívra.
Köszi előre is!

vardaernak(@)-zárójel nem kell-freemail.hu   2016. december 12. 19:45:54

kb 100mA

lac99999(@)-zárójel nem kell-freemail.hu   2010. július 02. 17:13:47

körübelül hány mA???

fgggs(@)-zárójel nem kell-gdgsgd   2009. március 06. 16:10:33

hello djhubo!
Én így nem tenném be, mert egy autóban a feszültség, igaz, hogy csak rövid ideig, de 16V-ig is felmehet vagy még az fölé is. Ha be akarod rakni kocsiba akkor zéneres stabilizátort köss elé (12V-ost)! Akkor az ellenállásokat sem kell cserélgetned.
Jose

jose7(@)-zárójel nem kell-freemail.hu   2008. február 24. 19:54:52

Hello!
Érdekelne hogy ez kocsiban is meghálná a helyét ellenállás csere nélkül?

djhubo(@)-zárójel nem kell-tvn.hu   2008. február 24. 15:49:52
