Pontos 1 Hz frekvenciájú órajel CMOS IC-kel

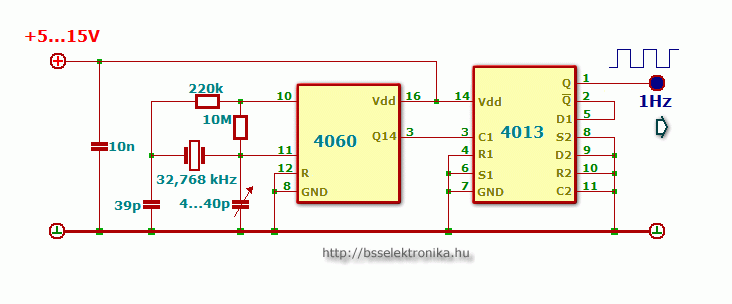

A rajzon digitális órákhoz használható időalap előállítása látható a TTL áramkörös megoldással ellentétben igen IC takarékos módon, hiszen az egész áramkörhöz mindössze 2 db IC szükséges. Az alap frekvenciát adó 32,768 KHz frekvenciájú kvarc kvarcórákban igen gyakori érték. A pontos órajel beállítható a trimmer kondenzátorral, a frekvencia stabilitása pedig javítható, ha az egész áramkört egy jól hőszigetelt dobozba zárjuk. Természetesen a stabilizált, jól szűrt tápfeszültség alapkövetelmény. Az 1 Hz felhasználható például bináris óra órajeléhez.
